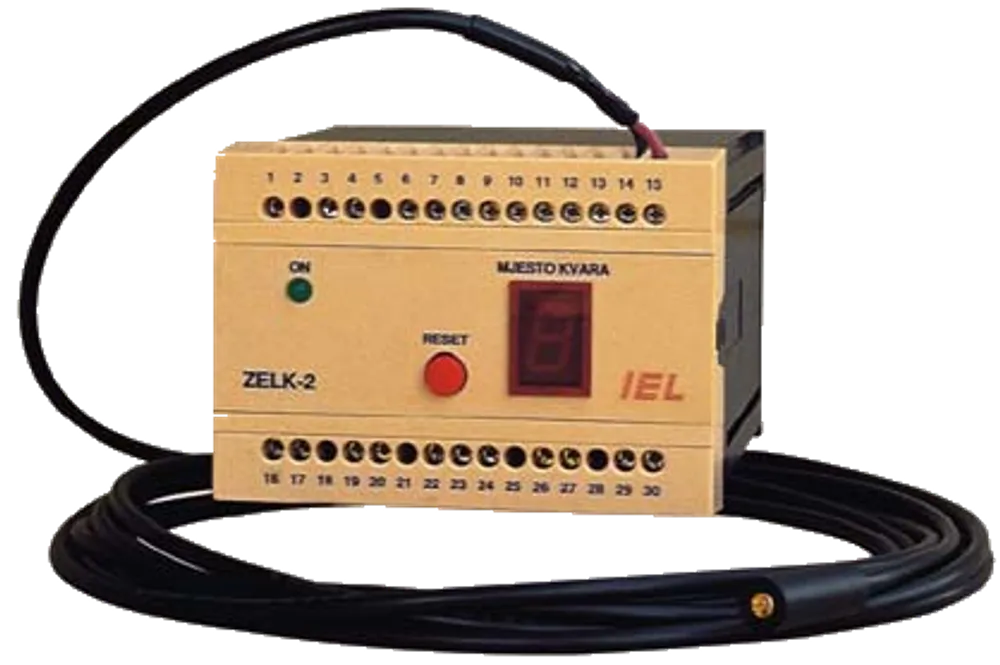

Uređaj za zaštitu od električnog luka ZELK-2

Name: ZELK-2
Brand: IEL

Uređaj za brzu optičku detekciju električnog luka s priključkom do 6 optičkih sondi i isklopom bez vremenskog zatezanja.

ZELK-2 služi za brzu detekciju električnog luka u sklopnim postrojenjima i aktiviranje prekidača bez vremenskog zatezanja. Optičkim detektiranjem luka i statičkim isklopnim članom uređaj postiže vrlo kratko vrijeme zadržavanja u odnosu na prekidno vrijeme prekidača, čime se luk otkriva u samom početku nastajanja i smanjuju moguće štete u postrojenju.

Pošaljite upit Preuzmite katalog

Djelovanje ispod 1 ms

Statički isklopni član omogućuje vrijeme zadržavanja manje od 1 ms.
Do 6 optičkih sondi

Sonde se postavljaju u optički odvojene dijelove postrojenja i usmjeravaju prema mjestu moguće pojave luka.
Lokalna indikacija kvara

Numerički pokazivač prikazuje i memorira broj sonde koja je registrirala luk.
Daljinska signalizacija

Signalizacija nestanka napajanja i prorade zaštite izvodi se jednim ili dvama signalnim relejima, ovisno o izvedbi.
Integracija sa SM, IM i ZPM

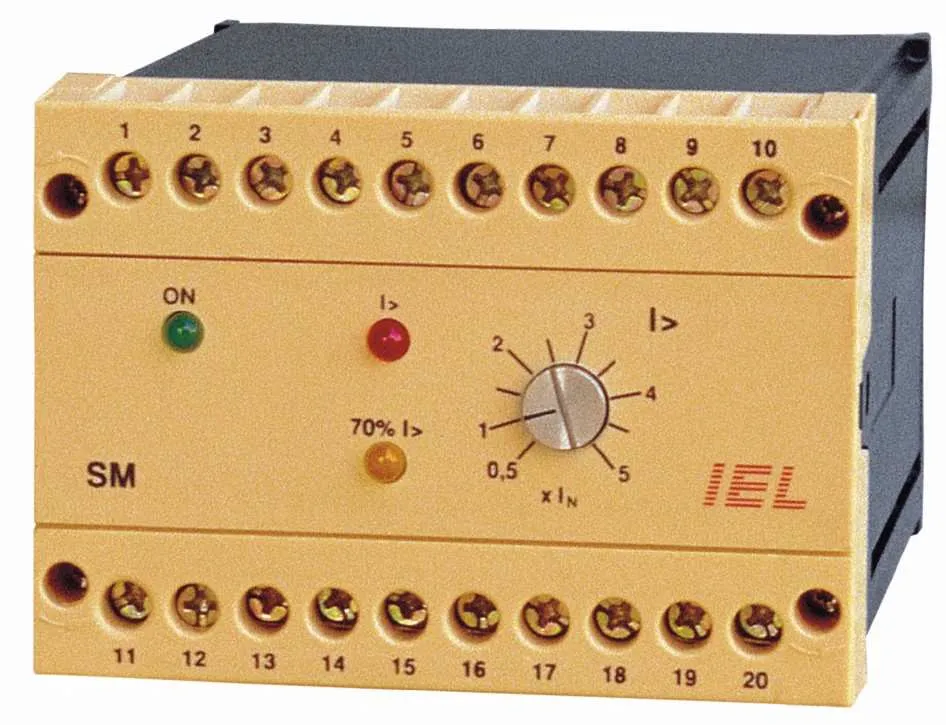

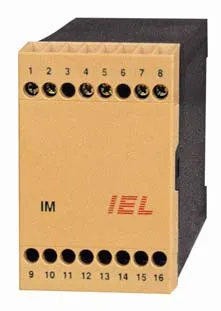

U selektivnim sustavima može raditi sa strujnim modulom SM, isklopnim modulom IM i modulom zaštite od zatajivanja prekidača.
DIN montaža

Kompaktna izvedba za montažu na tračnicu DIN EN 50022-35 ili na zid.

Broj sondi: max. 6
Duljina kabela sonde: 4, 7 ili 10 m; ostalo na zahtjev, maksimalno 20 m
Ulaz za SM: galvanski odvojen, 12 V / 20 mA
Izlazi za IM, ZPM i ZELK-2: otvoreni kolektor, 12 V / 20 mA
Isklopna struja: 10 A za 300 ms
Minimalna struja tereta: 5 mA
Maksimalni napon: 600 V DC
Nazivni napon: 220 V AC ili DC
Vrijeme zadržavanja: < 1 ms
Daljinska signalizacija: 1 ili 2 signalna releja; 220 V AC, 300 V DC, 5 A; K1 NC, K2 NO kontakt
Lokalna signalizacija: zelena LED za napajanje i numerički pokazivač mjesta kvara
Napon napajanja: 24, 48, 110 ili 220 V DC +40% / -20%; ili 220 V AC +10% / -20%
Potrošnja: standby 3,6 VA, max. 5 VA
Rad nakon nestanka napajanja: cca 250 ms
Temperaturno područje: -10...+55 °C
Izolacija: 2,5 kV, 50 Hz, 1 min između svih galvanski odvojenih krugova
Montaža: tračnica DIN EN 50022-35 ili zid
Dimenzije: 100 x 74 x 120 mm
