Uređaj za zaštitu od električnog luka ZELK-3

Name: ZELK-3
Brand: IEL

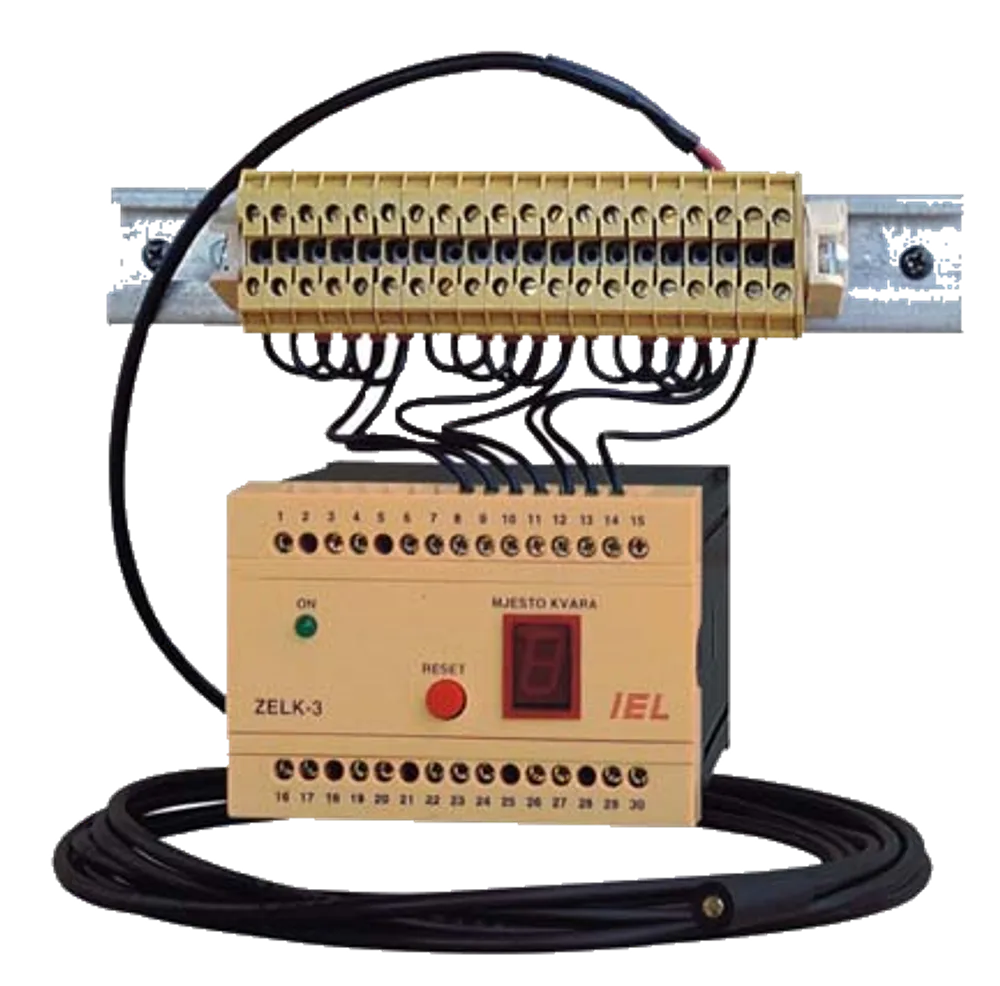

Uređaj za zaštitu od električnog luka s nadzorom do 18 optičkih sondi i dva statička isklopna člana.

ZELK-3 je namijenjen brzoj detekciji električnog luka u sklopnim postrojenjima s većim brojem optičkih sondi. Uređaj se može koristiti samostalno ili sa strujnim modulom SM za neselektivnu zaštitu, a u kombinaciji sa ZELK-2, SM i IM omogućuje selektivnu zaštitu po sekciji ili polju.

Pošaljite upit Preuzmite katalog

Do 18 optičkih sondi

Sonde se priključuju preko pomoćne redne stezaljke i grupiraju za lokalnu indikaciju mjesta kvara.
Dva isklopna člana

Dva brza poluvodička trijaka djeluju na prekidače napajane istosmjernim ili izmjeničnim naponom.
Djelovanje ispod 1 ms

Optička detekcija i statički isklopni članovi omogućuju detekciju luka u samom početku nastajanja.
Neselektivna ili selektivna zaštita

ZELK-3 sa SM-om je rješenje za neselektivnu zaštitu, a u kombinaciji sa ZELK-2, SM i IM pokriva selektivne konfiguracije.
Rad nakon nestanka napajanja

Galvanski odvojeno napajanje omogućuje funkcionalnost uređaja približno 250 ms nakon nestanka vanjskog napona.
Lokalna i daljinska signalizacija

LED indikacija, numerički pokazivač i signalni releji prikazuju raspoloživost, proradu i mjesto kvara.

Broj sondi: max. 18
Duljina kabela sonde: 4, 7 ili 10 m; ostalo na zahtjev, maksimalno 20 m
Ulaz za SM: galvanski odvojen, 12 V / 20 mA
Izlazi za IM, ZPM i ZELK-2: otvoreni kolektor, 12 V / 20 mA
Broj isklopnih članova: 2 statička isklopna člana
Isklopna struja: 10 A za 300 ms
Maksimalni napon: 600 V DC
Nazivni napon: 220 V AC ili DC
Vrijeme zadržavanja: < 1 ms
Daljinska signalizacija: 1 ili 2 signalna releja; 220 V AC, 300 V DC, 5 A; K1 NC, K2 NO kontakt
Lokalna signalizacija: zelena LED za raspoloživost i numerički pokazivač mjesta kvara
Napon napajanja: 24, 48, 110 ili 220 V DC +40% / -20%; ili 220 V AC +10% / -20%
Potrošnja: standby 3,6 VA, max. 5 VA
Rad nakon nestanka napajanja: cca 250 ms
Temperaturno područje: -10...+55 °C
Izolacija: 2,5 kV, 50 Hz, 1 min između svih galvanski odvojenih krugova
Montaža: tračnica DIN EN 50022-35 ili zid
Dimenzije: 100 x 74 x 120 mm
