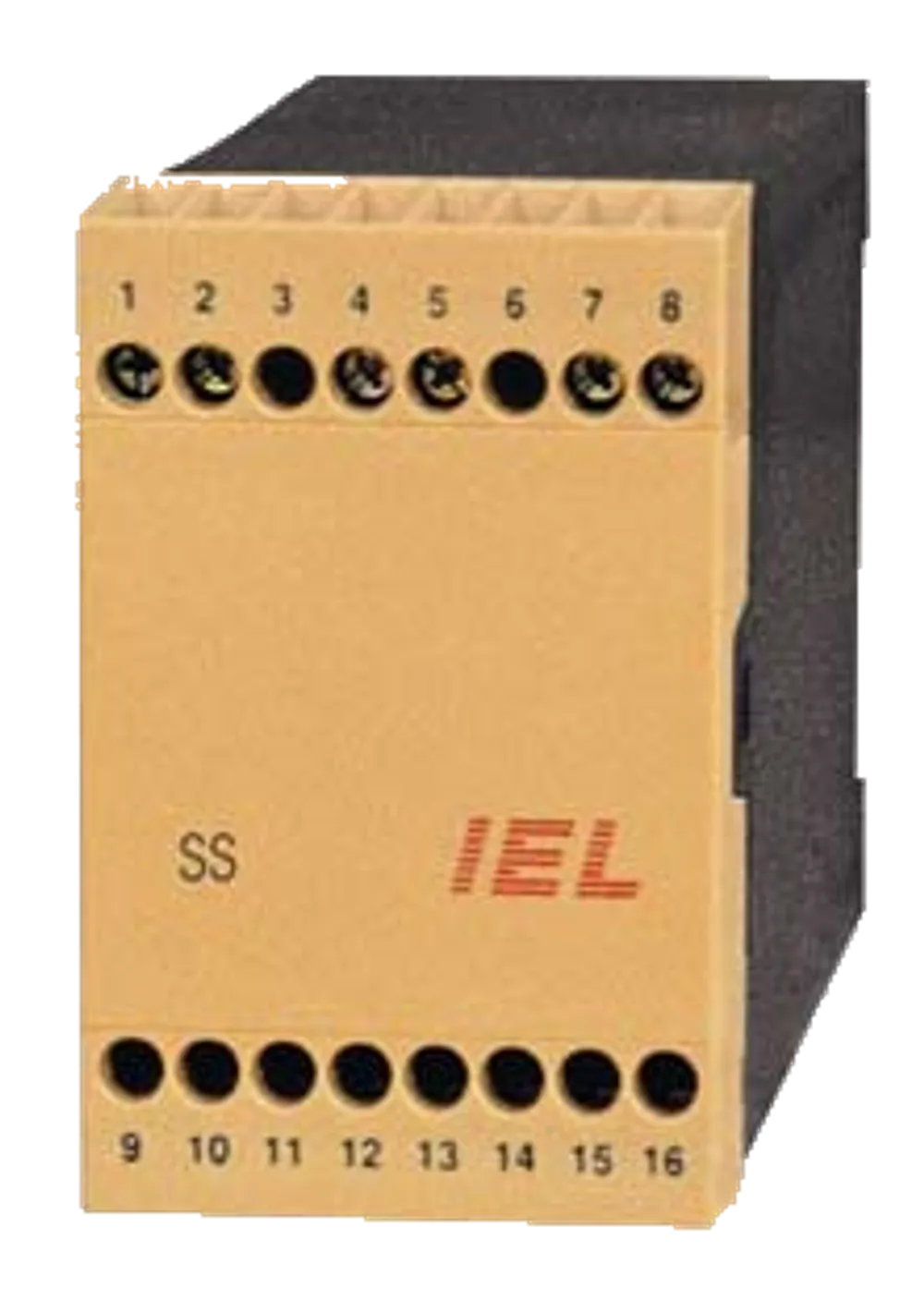

Skretnica sonde SS
Skretnica optičkih sondi za selektivnu zaštitu od električnog luka u postrojenjima s dvostrukim sabirnicama.
Skretnica sonde SS koristi se u sustavu zaštite od električnog luka u sklopnim postrojenjima s dvostrukim sabirnicama. Omogućuje selektivnost zaštite po sekciji pri pojavi luka u prekidačkom odjeljku sklopnog bloka, tako da se isključuje samo sabirnica na koju je priključen sklopni blok u kvaru.
-
Za dvostruke sabirnice
Namijenjena je sklopnim postrojenjima gdje je potrebno selektivno pridružiti sonde pojedinoj sabirnici.
-
Dva para sondi
Uklapa dva para optičkih sondi OS na dva uređaja ZELK-3.
-
Upravljanje kontaktom rastavljača
Pomoćni napon preko kontakta rastavljača određuje koje se sonde spajaju na izlaz skretnice.
-
Bez posebnog napajanja
Za skretnicu nije potrebno posebno napajanje izvan kontrolnih ulaza.
-
Kompaktna DIN izvedba
Mala izvedba za montažu na tračnicu DIN EN 50022-35.
- Broj sondi
- 2 + 2
- Napajanje
- 12 V DC
- Struja
- 20 mA
- Napajanje
- 110 V / 220 V DC
- Struja
- 14 / 7 mA
- Temperaturno područje
- -10...+55 °C
- Izolacija
- 2,5 kV, 50 Hz, 1 min između svih galvanski odvojenih krugova
- Montaža
- tračnica DIN EN 50022-35
- Dimenzije
- 45 x 74 x 120 mm
Optički ulazi
Optički izlazi
Kontrolni ulazi
Opći podaci
- DIN EN 50022-35
- Izolacija 2,5 kV, 50 Hz, 1 min
