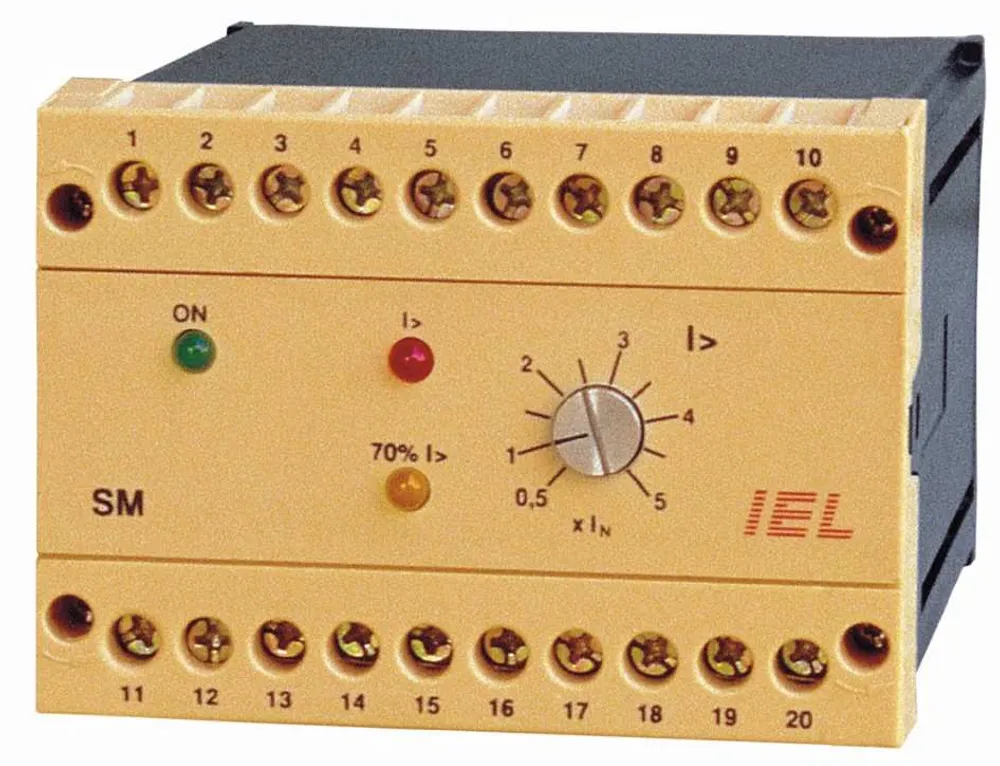

Strujni modul SM

Name: SM
Brand: IEL

Strujni modul koji osigurava strujni uvjet uređajima ZELK-2/ZELK-3 i povećava pouzdanost zaštite od električnog luka.

Strujni modul SM koristi se u sustavu zaštite od električnog luka kako bi se izbjegla lažna prorada uzrokovana svjetlom koje nije posljedica luka. Kada je struja kroz sabirnice veća od namještene vrijednosti, modul daje strujni uvjet uređajima ZELK-2 ili ZELK-3. Modul također prati pad struje kroz sabirnice i daje uvjet modulu za zaštitu od zatajivanja prekidača.

Pošaljite upit Preuzmite katalog

Strujni uvjet za ZELK

Logički izlaz omogućuje proradu ZELK-2/ZELK-3 kada postoji svjetlosna detekcija i struja iznad podešene vrijednosti.
Podesivi prag I>

Struja prorade podešava se od 0,5 do 5 x IN za sekundare strujnih transformatora 1 A ili 5 A.
Uvjet za ZPM

Izlaz 70% I> koristi se za zaštitu od zatajivanja prekidača kada struja ne padne nakon prorade zaštite.
Testiranje u pogonu

Preklopka, LED TEST i potenciometar za testiranje omogućuju provjeru modula i cijelog sustava zaštite.
Nadzor raspoloživosti

Daljinska signalizacija raspoloživosti izvedena je relejem K1 s jednim preklopnim kontaktom.
Jedno-, dvo- ili trofazni priključak

Priključivanje na strujne transformatore moguće je jednofazno, dvofazno ili trofazno.

Nazivna struja IN: 1 A ili 5 A
Nazivna frekvencija: 50/60 Hz
Opteretivost: trajno 5 IN; 1 s: 100 IN
Ulazni otpor: ulaz 1 A: 40 mOhm; ulaz 5 A: 5 mOhm
Podesivost struje prorade I>: 0,5 - 5 IN
Omjer otpuštanja: 0,95
Vrijeme prorade: < 7 ms za 1,2 I>; < 4 ms za 2 I>; < 1,2 ms za 10 I>
Izlaz za ZELK-2/ZELK-3: otvoreni kolektor, 12 V / 120 mA
Izlaz za ZPM: otvoreni kolektor, 12 V / 20 mA
Ulaz za SM: galvanski odvojen, 12 V / 20 mA
Lokalna signalizacija: zelena LED napajanja, crvena LED I>, žuta LED 70% I>
Daljinska signalizacija: relej raspoloživosti modula, 230 V AC / 300 V DC / 5 A, 1 preklopni kontakt
Napon napajanja: 230 V AC +10% / -20%; 24 V DC +10% / -20%
Potrošnja: max. 5 VA
Temperaturno područje: -10...+55 °C
Izolacija: 2,5 kV, 50 Hz, 1 min između svih galvanski odvojenih krugova
Montaža: tračnica DIN EN 50022-35 ili zid
Dimenzije: 100 x 74 x 120 mm
Stezaljke: 2 x 2,5 mm2
