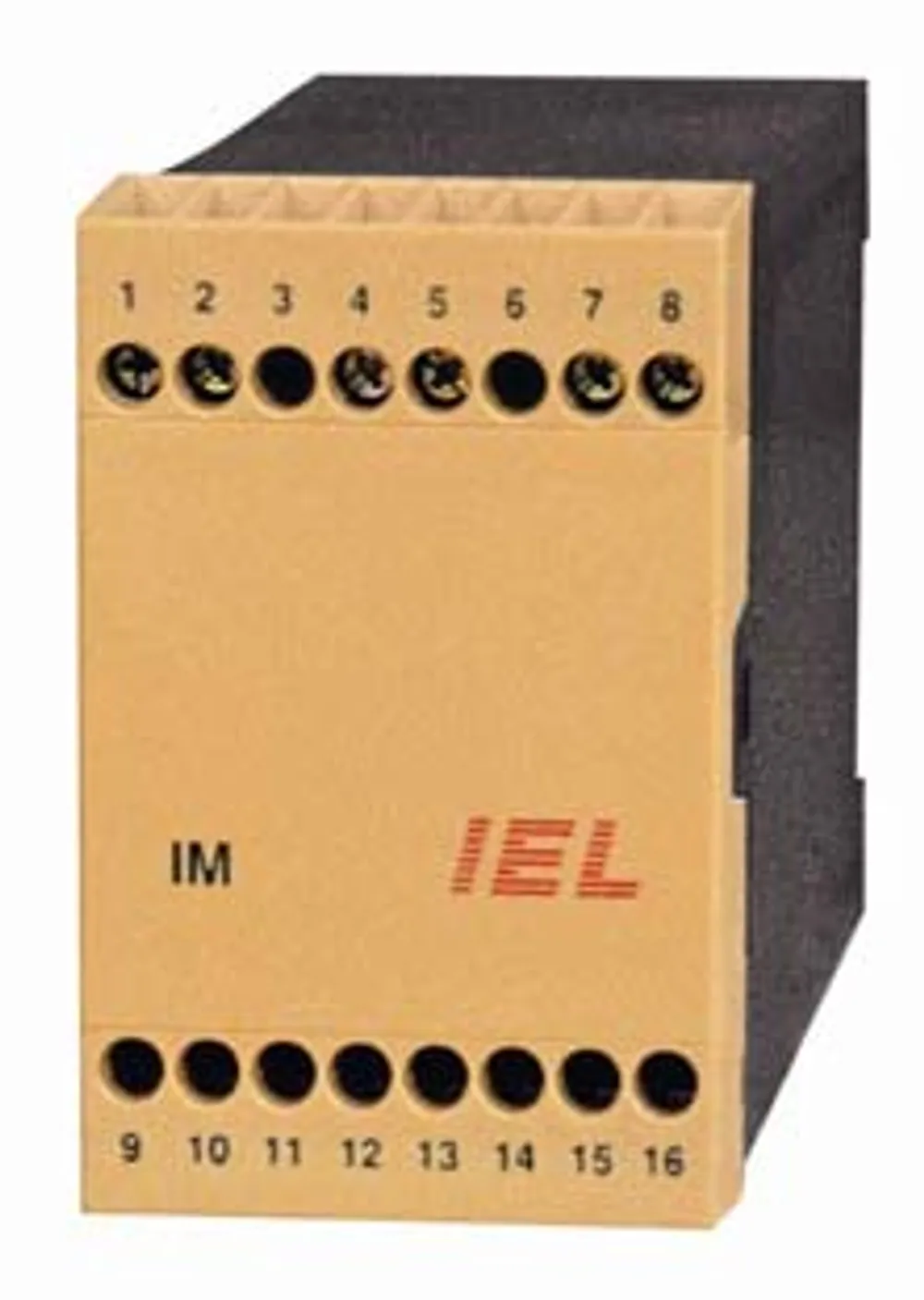

Isklopni modul IM
Isklopni modul koji umnožava brze isklopne kontakte u sustavu zaštite od električnog luka.
Isklopni modul IM koristi se kao umnoživač brzih kontakata u sustavu zaštite od električnog luka. Kada izlaz zaštitnog uređaja ZELK-2 ili ZELK-3 mora djelovati na više mjesta dovoda energije, IM omogućuje istodobno djelovanje na do pet prekidača u sklopnom postrojenju.
-
Do 5 isklopnih članova
Izvedba s 2 do 5 statičkih isklopnih članova za djelovanje na više prekidača.
-
Bez pomoćnog napajanja
Modul IM ne zahtijeva poseban pomoćni napon napajanja.
-
Galvanski odvojeni izlazi
Isklopni članovi su galvanski odvojeni od ulaza uređaja ZELK i međusobno.
-
AC/DC isklopni krugovi
Isklopni krugovi prekidača mogu biti napajani istosmjernim ili izmjeničnim naponom.
-
Djelovanje sa ZELK ispod 1 ms
Vrijeme zadržavanja kombinacije IM + ZELK manje je od 1 ms.
- Ulaz za ZELK-2/ZELK-3
- 12 V / 20 mA
- Broj isklopnih članova
- od 2 do 5
- Isklopna struja
- 10 A za 300 ms
- Minimalna struja tereta
- 5 mA
- Maksimalni napon
- 600 V DC
- Nazivni napon
- 220 V AC ili DC
- Vrijeme zadržavanja IM + ZELK
- < 1 ms
- Temperaturno područje
- -10...+55 °C
- Izolacija
- 2,5 kV, 50 Hz, 1 min između svih galvanski odvojenih krugova
- Montaža
- tračnica DIN EN 50022-35
- Dimenzije
- 45 x 74 x 120 mm
Elektronički ulaz
Isklopni članovi
Opći podaci
- DIN EN 50022-35
- Izolacija 2,5 kV, 50 Hz, 1 min
