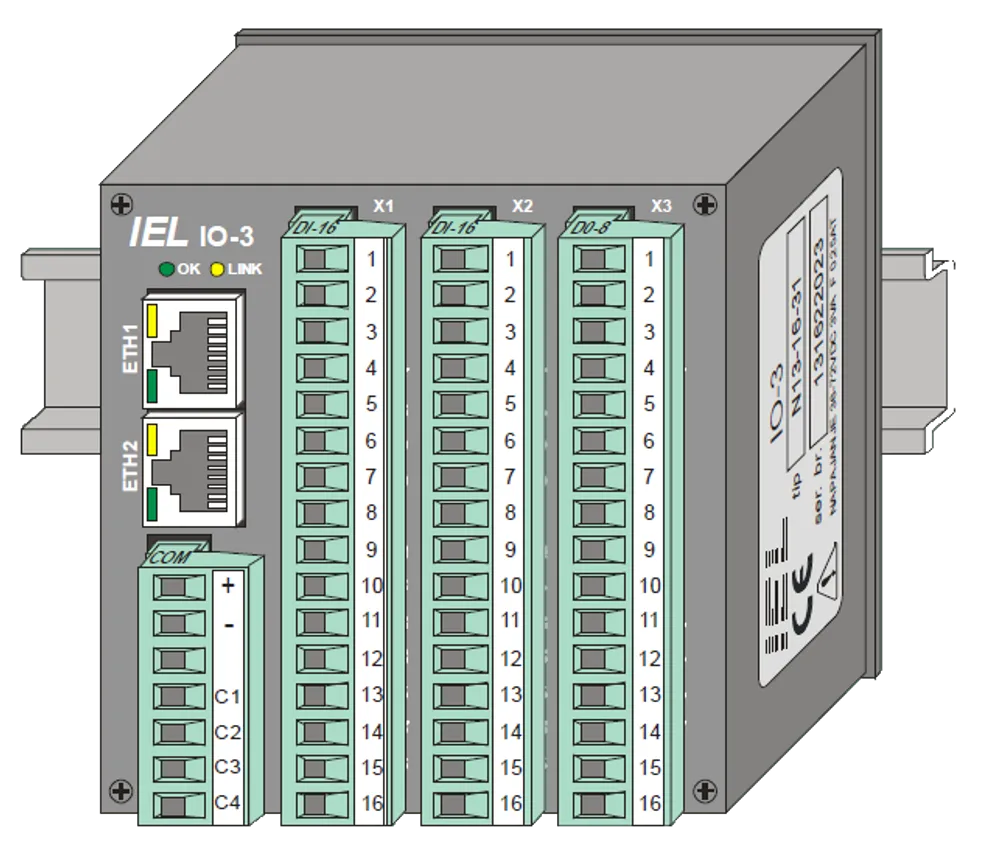

Modularne ulazno/izlazne jedinice IO-3/8/12

Name: IO-3/8/12
Brand: IEL

Modularne ulazno/izlazne jedinice za distribuirani nadzor, upravljanje i lokalnu signalizaciju u trafostanicama i OIE priključcima.

Modularne ulazno/izlazne jedinice IO-3/8/12 koriste se za ekonomičan daljinski nadzor, upravljanje i lokalnu signalizaciju u distribucijskim i industrijskim trafostanicama te priključcima obnovljivih izvora energije. Zbog modularnosti primjenjive su u novim postrojenjima i kod nadogradnje postojećih, a s nadređenim IED uređajima povezuju se Ethernet I/O BUS-om i IEC 61850 GOOSE porukama.

Pošaljite upit Preuzmite katalog

3, 8 ili 12 utora

IO-3, IO-8 i IO-12 pokrivaju različite veličine postrojenja i broj signala.
DI, DO i AI moduli

Podržani su DI-16, DI-16S, DO-8, DO-8S i AI-4/8 moduli.
Lokalna signalizacija

S izvedbe DI-16S i DO-8S koriste se kada je potrebna signalizacija aktivnosti ulaza/izlaza i labele.
Ethernet I/O BUS

IO jedinice međusobno i s IED uređajem komuniciraju preko GOOSE poruka.
COM modul s dva Ethernet porta

Komunikacijski modul omogućuje međusobno povezivanje IO jedinica i vezu s nadređenim IED-om.
DT DIALOG konfiguriranje

Konfiguriranje i parametriranje izvodi se programskom opremom DT DIALOG.

Broj utora: IO-3: 3 utora; IO-8: 8 utora; IO-12: 12 utora
Dimenzije: IO-3: 94 x 94 x 85 mm; IO-8: 190 x 94 x 85 mm; IO-12: 286 x 94 x 85 mm
Montaža: DIN šina 35 mm
Digitalni ulazi: DI-16(S): 16 digitalnih ulaza, 48/110 V DC, 4/2 mA po kanalu
Digitalni izlazi: DO-8(S): 8 relejnih NO izlaza, Umax 250 V, Imax 8 A
Analogni ulazi: AI-4(8): 4 ili 8 ulaza, 5/10/20 mA, 0-10 V ili RTD
COM modul: Ethernet 1/2, 100 Base-Tx/Fx, LC; GOOSE tip 1A, P2/3: 3 ms, P1: 10 ms
Modul napajanja: 24, 48, 110 ili 220 V DC
Temperaturno područje: -25...+55 °C
Programska oprema: DT DIALOG
