Upravljačko-signalni terminal UST-10Gc

Name: UST-10Gc
Brand: IEL

Napredni upravljačko-signalni terminal i komunikacijski centar trafostanice, dostupan kao novija modularna DIN izvedba i kompaktna panel izvedba s LCD prikazom.

UST-10Gc koristi se za nadzor i upravljanje distribucijskih i industrijskih trafostanica, rasklopišta, elektrana i priključaka obnovljivih izvora energije.

Pošaljite upit Preuzmite katalog

Dvije generacije u jednom proizvodu

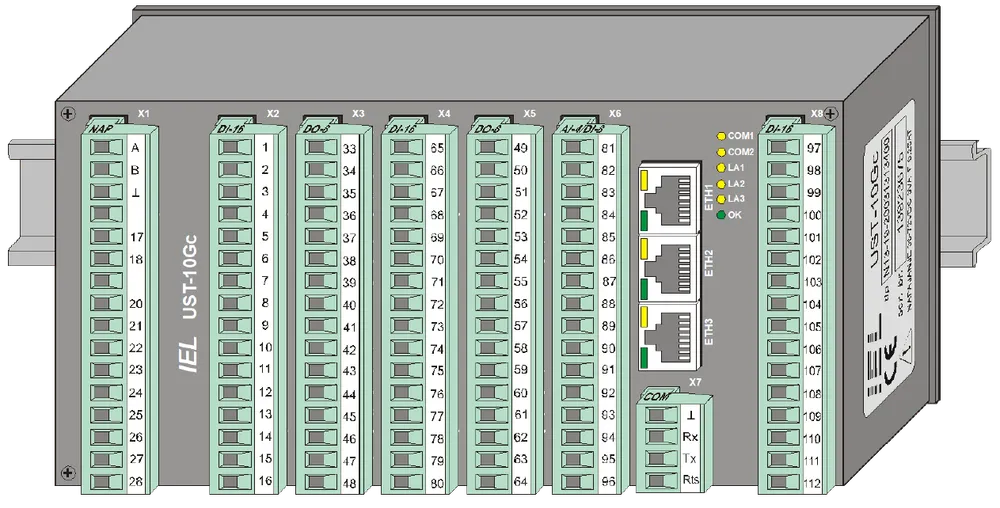

Modularna DIN izvedba je novija, dok kompaktna panel izvedba uključuje grafički LCD i tipkovnicu.
Proširivi I/O sustav

Modularna izvedba u osnovnom kućištu podržava do 48 DI, 16 DO i 4/8 AI, uz proširenje dodatnim IO-3/8/12 kućištima.
Komunikacijski centar

Komunikacijski prihvaća lokalne IED uređaje, mjerne terminale, indikatore kvara, IO kućišta i zaštitne releje.
IEC 61850 i GOOSE

Podržava IEC 61850 klijent/server te I/O BUS povezivanje s IO kućištima preko GOOSE poruka.
ARM logika

Napredne logičke funkcije mogu se kreirati prema IEC 61131-3, npr. Automatska Rekonfiguracija Mreže.
Web i DT DIALOG konfiguriranje

Konfiguriranje preko Web servera, Ethernet porta, SD kartice i DT-DIALOG softvera.

Digitalni ulazi: 48 (I1...I48) s 3 x DI-16; opcija dodatnih 8 s DI-8
Digitalni izlazi: 8 (O1...O8) s DO-8; dodatnih 8 (O9...O16) s DO-8
Analogni ulazi: 4-8 (M1...M8), 5/10/20 mA ili 0-10 V
Komunikacije: 3 x Ethernet 10/100 Base-Tx, COM1 i COM2 serijski port

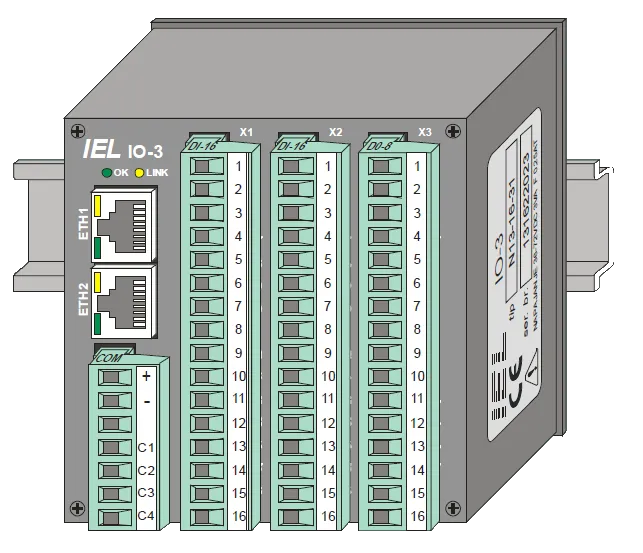

IO proširenje: IO-3, IO-8, IO-12 preko Ethernet I/O BUS-a (GOOSE)
Montaža i dimenzije: DIN šina 35 mm, 190 x 94 x 85 mm
Digitalni ulazi: 24 (I1...I16, I33...I40), dodatnih 16 s DIO-16/8
Senzorski ili opći ulazi: 12 senzorskih ulaza S1...S12 ili 16 općih ulaza I41...I56 (opcija)

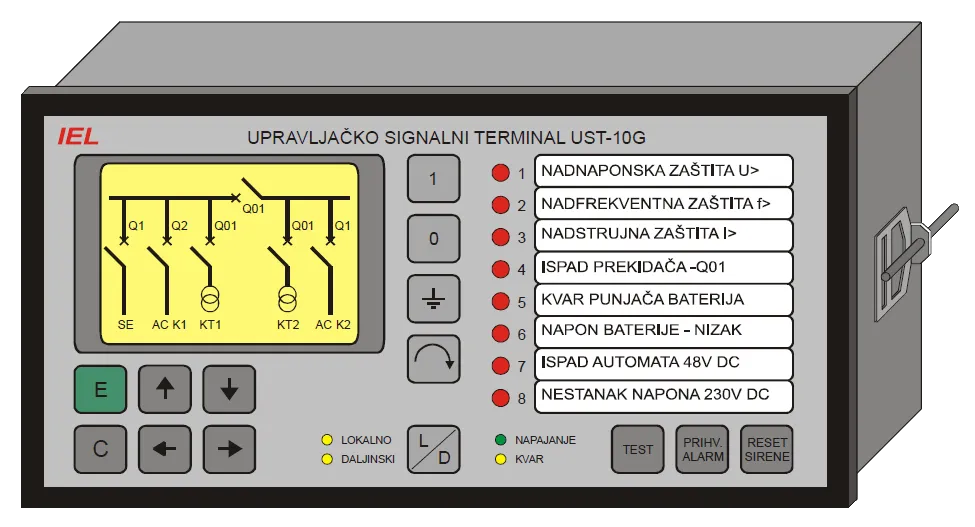

Prikaz i alarmi: grafički LCD 240 x 160 točaka, 16 LED s labelama, ISA ili DIN 19235
Montaža i dimenzije: panel ili DIN šina 35 mm (opcija), 192 x 96 x 90 mm
Relejni izlazi: NO kontakt, Umax 250 V, Imax 8 A; 50 W uz 48 V DC, 1 A
Vrijeme držanja kontakta: konfigurabilno do 9999 ms
Sat realnog vremena: rezolucija 1 ms
Napajanje: 24 ili 48 V DC ±15%, 10 VA
Temperaturno područje: -25...+55 °C
