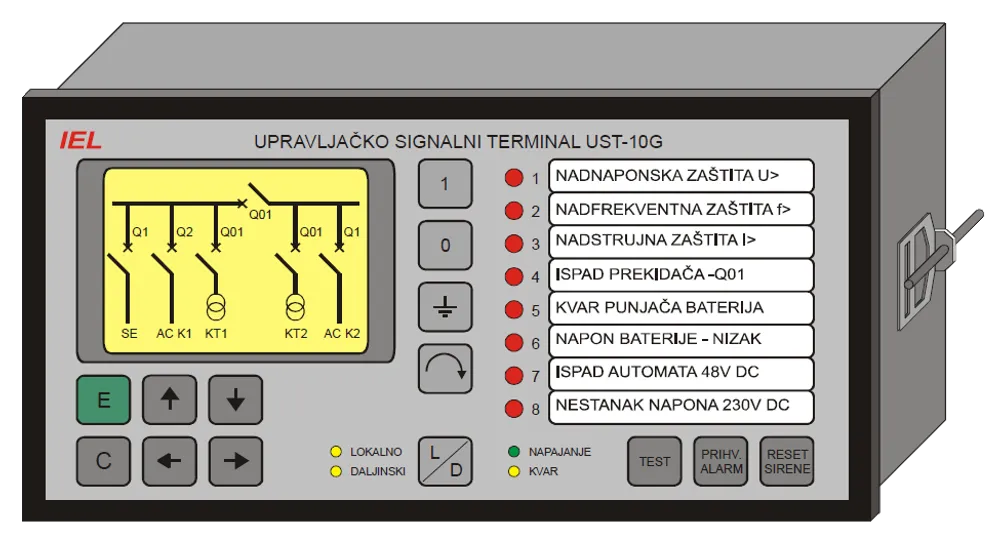

Upravljačko-signalni terminal UST-10G

Name: UST-10G
Brand: IEL

Upravljačko-signalni terminal za lokalno i daljinsko upravljanje, signalizaciju i grafički prikaz SN/NN postrojenja.

UST-10G koristi se za upravljanje, signalizaciju i prikaz stanja srednjenaponskog i/ili niskonaponskog sklopnog postrojenja. Upravljanje sklopnim aparatima izvodi se lokalno preko tipkovnice ili daljinski preko komunikacije, a grafički LCD prikazuje konfiguraciju postrojenja i dinamički mijenja prikaz kod promjene stanja aparata.

Pošaljite upit Preuzmite katalog

Grafički LCD prikaz

Prikazuje konfiguraciju sklopnog postrojenja s oznakama aparata i vodnih polja.
Lokalno i daljinsko upravljanje

Upravljanje rastavnim sklopkama, prekidačima i uzemljivačima preko tipkovnice ili komunikacije.
Alarmiranje s 8 LED elemenata

Alarmne sekvence prema DIN 19235 ili ISA, uz listu alarma i događaja.
APU opcija

Može ostvariti automatski ponovni uklop u povezivanju sa zaštitnim relejem.
Komunikacija prema centru

RS485, FO ili Ethernet uz MODBUS RTU/TCP i IEC 60870-5-104.
UST DIALOG

Parametrizacija i odabir tipičnih izvedbi sklopnih aparatura.

Signalizacija stanja aparata: 24 ulaza (K1...K24)
Opći ulazi: 8 ulaza (I1...I8)
Vrsta ulaza: beznaponski kontakt, NO ili NC
Napajanje ulaza: 48 V DC interno, galvanski odvojeno; eksterno na zahtjev
Upravljački izlazi: 16 (O1...O16)
Zvučna signalizacija / kvar: 1 NO kontakt za sirenu, 1 NC kontakt za kvar
Relejni izlazi: NO kontakt, Umax 250 V, Imax 5 A
Broj uklopa: do 5 pokušaja
Vremena APU: T brzi 0,1-10 s; T spori 10-1000 s; T APU 1 s
Komunikacija: RS485/FO MODBUS RTU; Ethernet opcija IEC 60870-5-104 ili MODBUS TCP
Programska oprema: UST DIALOG
Napajanje: 24, 48, 110 ili 220 V DC +45% / -20%; 110 ili 220 V AC +10% / -20%
Potrošnja: 10 VA
Temperaturno područje: 0...+50 °C; prošireno -20...+60 °C
Montaža i dimenzije: panel DIN 43700, 192 x 96 x 90 mm
