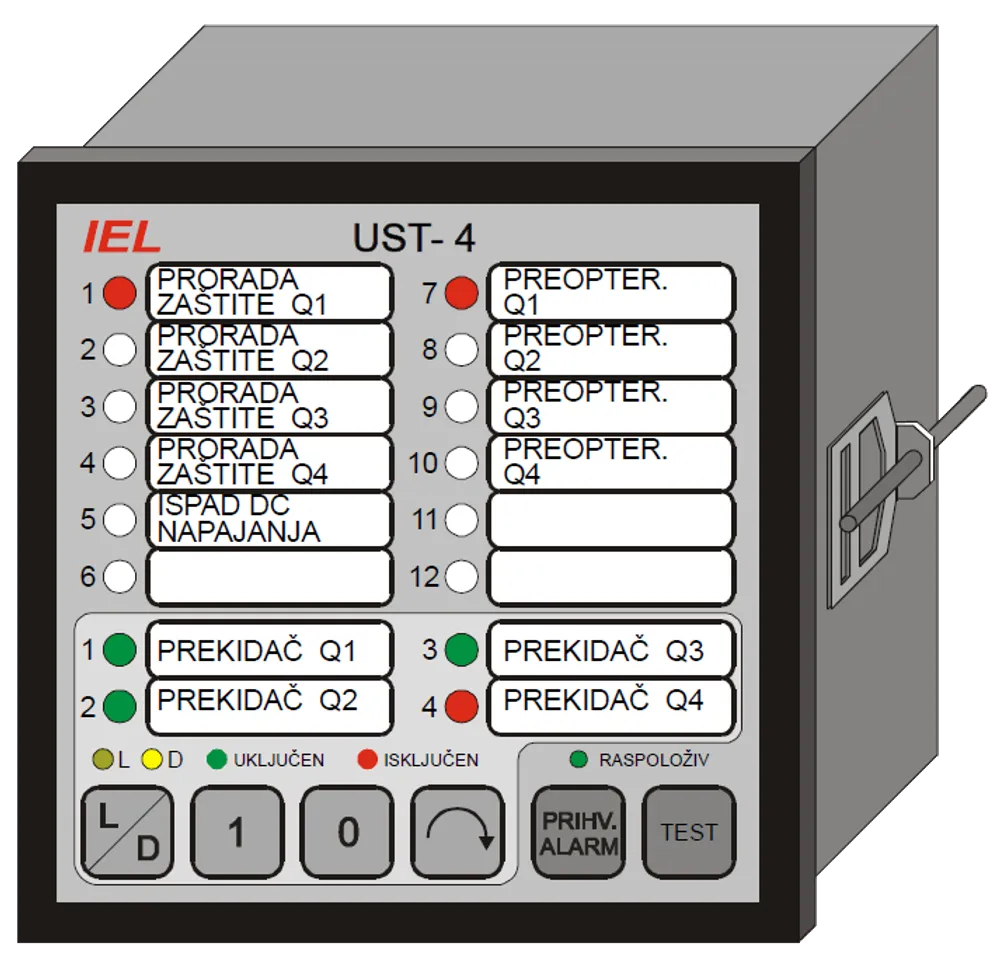

Upravljačko-signalni terminal UST-4

Name: UST-4
Brand: IEL

Lokalni operatorski panel i daljinski terminal za upravljanje, nadzor i signalizaciju NN sklopnih postrojenja.

UST-4 objedinjuje funkciju lokalnog operatorskog panela za više niskonaponskih sklopnih aparata i daljinskog terminala za vođenje NN postrojenja. Omogućuje lokalno upravljanje preko folijske tipkovnice, daljinsko upravljanje preko komunikacije i dinamičku signalizaciju stanja aparata na multi LED elementima.

Pošaljite upit Preuzmite katalog

Do 4 NN sklopna aparata

Lokalno i daljinsko upravljanje sklopnim aparatima niskonaponskog bloka.
MMI i daljinski terminal

Objedinjuje operatorski panel i osnovni element daljinskog vođenja NN postrojenja.
12 alarmnih kanala

Programabilni alarmni kanali prema DIN 19235 ili ISA sekvencama.
Kronološka registracija 1 ms

Događaji se registriraju kronološki s rezolucijom 1 ms.
Dvostruka komunikacija

Moguća komunikacija sa SCADA sustavom i pojedinim sklopnim aparatom.
NN DIALOG

Vizualizacija i daljinsko vođenje postrojenja preko osobnog računala.

Signalizacija stanja aparata: 8 (K1...K8)
Opći ulazi: 12 (I1...I12)
Vrsta ulaza: beznaponski kontakt, NO ili NC
Napajanje ulaza: 48 V DC interno, galvanski odvojeno; eksterno na zahtjev
Upravljački izlazi: 8 (O1...O8)
Relejni izlazi: NO kontakt, Umax 250 V, Imax 5 A
Isklopna snaga: 200 V DC 80 W; 100 V DC 55 W; 50 V DC 50 W; 24 V DC 190 W
Komunikacija: RS485 MODBUS RTU; optička 820 nm ST ili 660 nm snap-in; Ethernet MODBUS TCP/IEC 61850
Parametriranje: RS232 ili Ethernet
Napajanje: 24, 48, 110 ili 220 V DC +45% / -20%; 110 ili 220 V AC +10% / -20%
Potrošnja: 10 VA
Temperaturno područje: 0...+50 °C; prošireno -20...+60 °C
Montaža i dimenzije: panel DIN 43700, 96 x 96 x 90 mm
