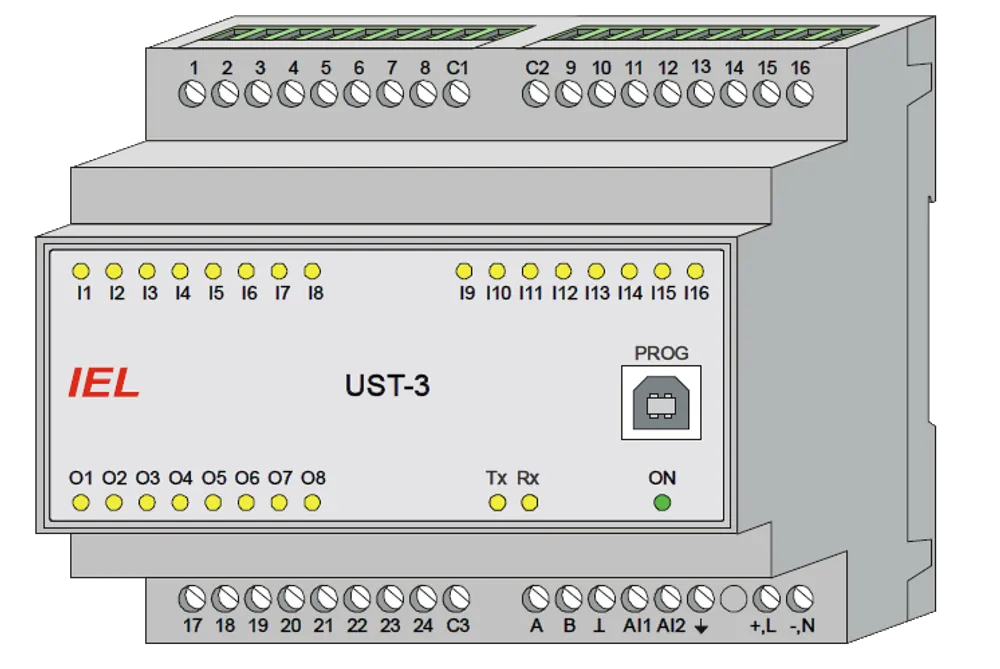

Upravljačko-signalni terminal UST-3

Name: UST-3
Brand: IEL

Kompaktni terminal za daljinsko upravljanje, nadzor i signalizaciju proširivih i kompaktnih SN postrojenja.

UST-3 koristi se za daljinsko upravljanje, nadzor i signalizaciju stanja proširivog ili kompaktnog srednjenaponskog postrojenja. Može se montirati u modul SN postrojenja, zajednički ormarić daljinskog terminala ili na montažnu ploču, a komunikacijska veza smanjuje kabliranje i ubrzava puštanje u pogon.

Pošaljite upit Preuzmite katalog

Za SN module i OIE susretna postrojenja

Primjenjuje se u složenim i kompaktnim SN postrojenjima te susretnim postrojenjima OIE.
16 DI, 8 DO, 2 AI

Digitalni ulazi, relejni izlazi i analogni ulazi za nadzor i upravljanje postrojenjem.
LED signalizacija

Svaka promjena stanja aparata dinamički se prikazuje na LED elementima.
RS485 ili optička veza

Komunikacija s centralnom jedinicom preko RS485 ili P.F.O. uz MODBUS RTU.
USB parametriranje

Parametrizacija preko USB priključka i UST-3 DIALOG/KJ DIALOG softvera.
DIN montaža

Kompaktna izvedba za montažu na DIN šinu 35 mm.

Digitalni ulazi: 16 (I1...I16)
Analogni ulazi: 2 (AI1...AI2), 4-20 mA ili 0-10 V
Napajanje ulaza: eksterno 24-72 V DC, 90-130 V DC, 180-260 V DC ili 210-250 V AC
Relejni izlazi: 8 (O1...O8), NO kontakt, Umax 250 V DC, Imax 3 A
Isklopna snaga: 100 V DC: 20 W; 50 V DC: 20 W; 24 V DC: 120 W
Veza s centralnom jedinicom: RS485 ili P.F.O., MODBUS RTU
Optička veza: 660 nm snap-in ili 860 nm ST konektor
Parametriranje: USB, UST-3 DIALOG, KJ DIALOG
Napajanje: 24-72 V DC, 85-300 V DC, 100-250 V AC
Potrošnja: 8 VA
Temperaturno područje: -25...+55 °C; prošireno -30...+60 °C
Montaža i dimenzije: DIN šina 35 mm, 106 x 90 x 58 mm
