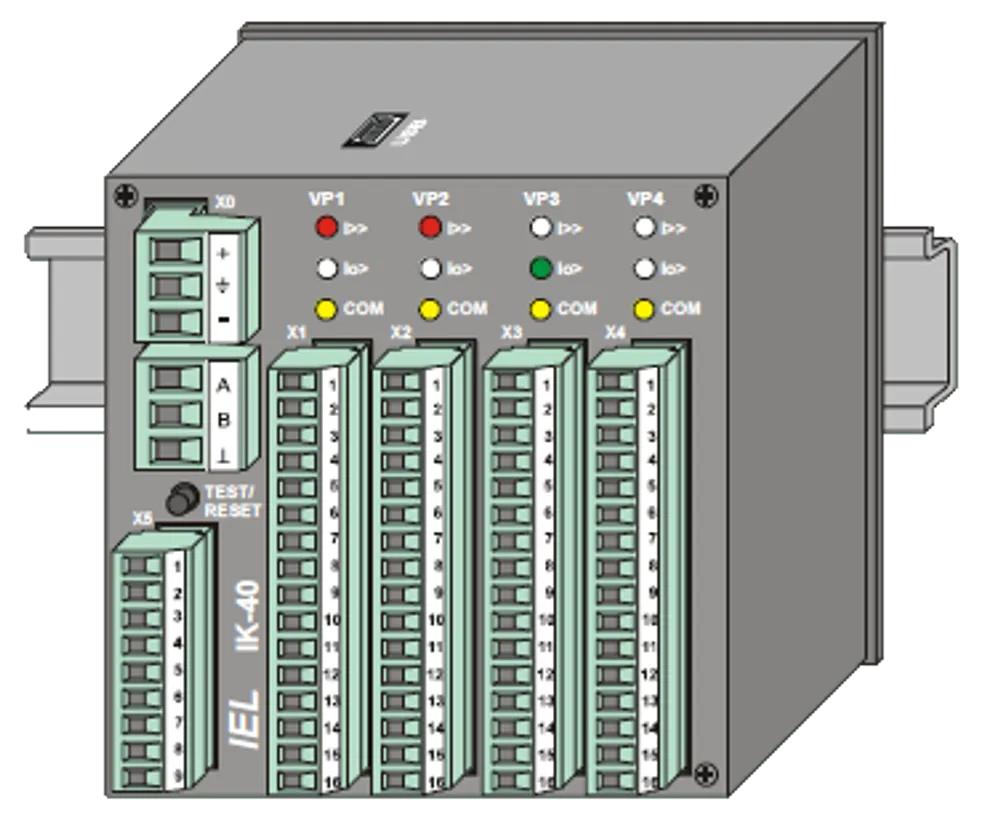

Indikator kvara IK-40

Name: IK-40
Brand: IEL

Modularni indikator kvara za lokalni i daljinski nadzor dozemnih i kratkih spojeva u SN kabelskim i nadzemnim mrežama.

Indikator kvara IK-40 ima do četiri nezavisna modula za indikaciju kvara. Priključuje se na strujne senzore LPCT ili SS-10/SS-20 te naponske senzore LPVT, uzorkuje struje i napone te izvodi algoritme za lokalnu i daljinsku detekciju, indikaciju i registraciju kvarova.

Pošaljite upit Preuzmite katalog

Modularna izvedba

Do 4 modula za indikaciju kvara omogućuju primjenu u više vodnih polja.
Strujni i naponski senzori

Podržava LPCT, SS-10 i SS-20 strujne senzore te LPVT naponske senzore.
Usmjerena detekcija

Algoritmi obuhvaćaju ANSI 50/51, 50N/51N, 67/67N, 27, 47, 59/59N, 21YN i 32N.
Registracija zapisa kvara

U kombinaciji s UST-10Gc podržava COMTRADE registraciju zapisa kvara.
USB i daljinska parametrizacija

Podešavanje je moguće lokalno preko USB-a, daljinski ili programskom opremom IK Dialog.

Broj IK modula: do 4
Strujni ulazi po modulu: 3(4), 2x SS-10 i 1x SS-20 ili LPCT
Naponski ulazi po modulu: 3(4), 3 x LPVT, 3,25 sqrt(3)
Fazne i dozemne struje: I>>, I>, Iphi>: 50...800 A; Io>>, Io>, Iophi>: 2...200 A; vremena 0,04...60 s
Smjer i naponske funkcije: ANSI 32N, 21YN, 21FL, 27, 47, 59 i 59N
Vrste SN mreže: izolirane, uzemljene preko malog otpornika, uzemljene preko prigušnice i kruto uzemljene mreže
Detekcija 2. harmonika: inrush current
Signalizacija kvara: 2 multi LED elementa Io i I>> po modulu te 1 multi LED element comm
Mjerenje: 4I, 4U, P, Q, S, f, cos phi po modulu
Komunikacije: RS485 ili optika kao opcija, USB; MODBUS RTU ili IEC 60870-5-101 kao opcija
Napajanje: 48 V DC +/-15%, 8 VA
Resetiranje: naponski reset, vremenski reset 2...96 h, ručni reset tipkalom; reset aktivan ili neaktivan
Dimenzije i montaža: 94 x 94 x 90 mm, montaža na 35 mm DIN šinu
Temperaturno područje: -25 do +55 °C
