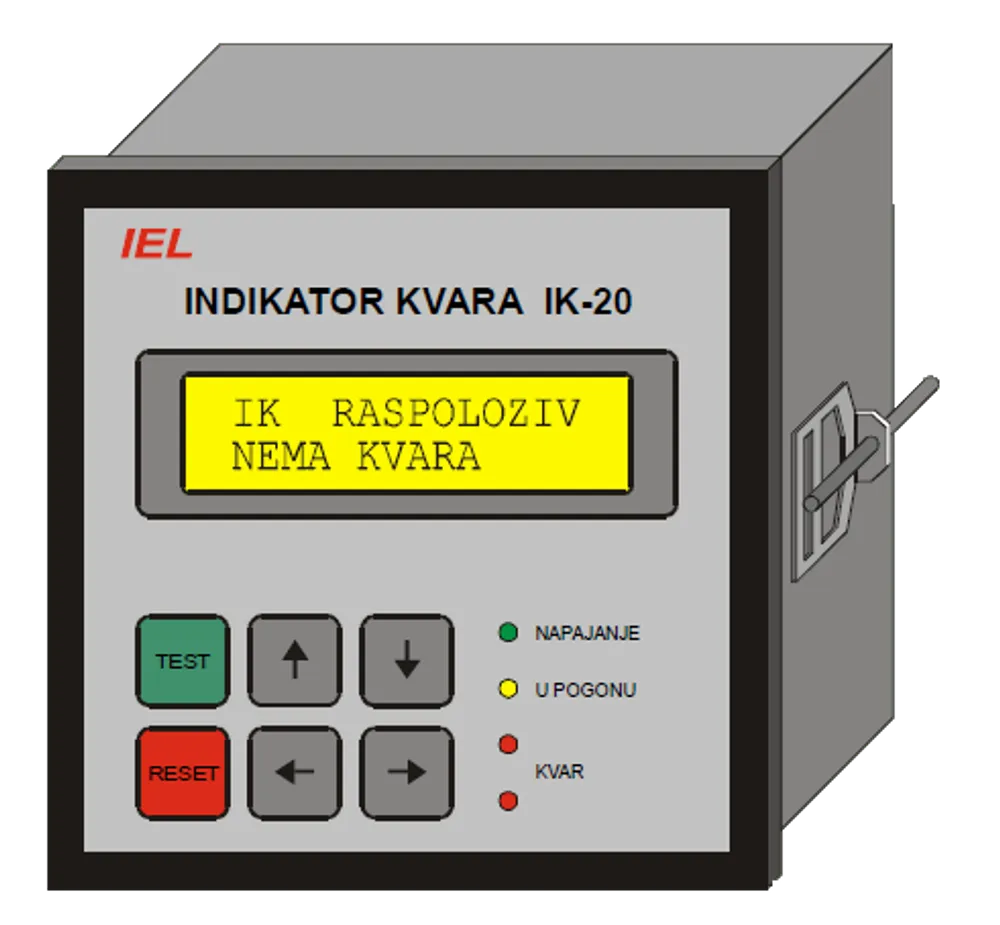

Indikator kvara IK-20

Name: IK-20
Brand: IEL

Usmjereni indikator kvara za detekciju, indikaciju i registraciju dozemnog i kratkog spoja u SN nadzemnim mrežama.

Indikator kvara IK-20 koristi naponske senzore NS-20 i strujne senzore SS-30 za lokalnu i daljinsku detekciju kvara u SN nadzemnim mrežama. Uređaj indicira vrstu i smjer kvara na LCD i LED pokazivačima te podatke može slati prema centru vođenja putem GSM/GPRS modula, radio modema ili daljinskog terminala DT-20RN.

Pošaljite upit Preuzmite katalog

Detekcija kratkog i dozemnog spoja

Podržava ANSI funkcije 50, 51, 67, 50N, 51N i 67N te tranzijentnu analizu za usmjereni dozemni spoj.
Nekonvencionalni senzori

Radi s kapacitivnim naponskim senzorima NS-20 i induktivnim strujnim senzorima SS-30 montiranim na rastavnu sklopku.
Lokalna i daljinska signalizacija

Vrsta i smjer kvara prikazuju se lokalno na LCD/LED pokazivačima i relejnim izlazima te daljinski kroz komunikacijski sustav.
Automatsko sekcioniranje

U kombinaciji s UST-10Gc omogućuje automatsko sekcioniranje mreže i selektivnu izolaciju kvara u beznaponskoj pauzi.
Jednostavna parametrizacija

Struje prorade, način i vrijeme reseta te vremena prorade podešavaju se preko LCD pokazivača i tipkovnice ili prijenosnog računala.

Strujni ulazi: 3 ulaza, strujni senzori SS-30
Naponski ulazi: 6 ulaza, kapacitivni senzori NS-20
Mjerni i digitalni ulazi: 2 mjerna ulaza M1/M2 i 4 digitalna ulaza kao opcija
Fazne struje: I>>, I>, Iphi>: 50...800 A, korak 1 A; vremena 0,04...60 s
Dozemni spoj: Io>>, Io>, Iophi>: 2...200 A, korak 0,1 A; vremena 0,04...60 s
Tranzijentni dozemni spoj: 2...200 A, korak 0,1 A; analiza unutar 120 ms
Signalizacija kvara: 4 dvobojna LED elementa, LCD 2x16 znakova s osvjetljenjem i 4 programabilna relejna izlaza
Komunikacija: RS485 ili optička komunikacija; MODBUS RTU ili IEC 60870-5-101
Napajanje: 230 V AC +10%/-20% ili 24, 48, 110, 220 V DC +45%/-20%, max. 5 VA
Resetiranje: naponski, vremenski 2...96 h ili ručni reset tipkalom
Dimenzije: 96 x 96 x 90 mm
Temperaturno područje: -25 do +55 °C
