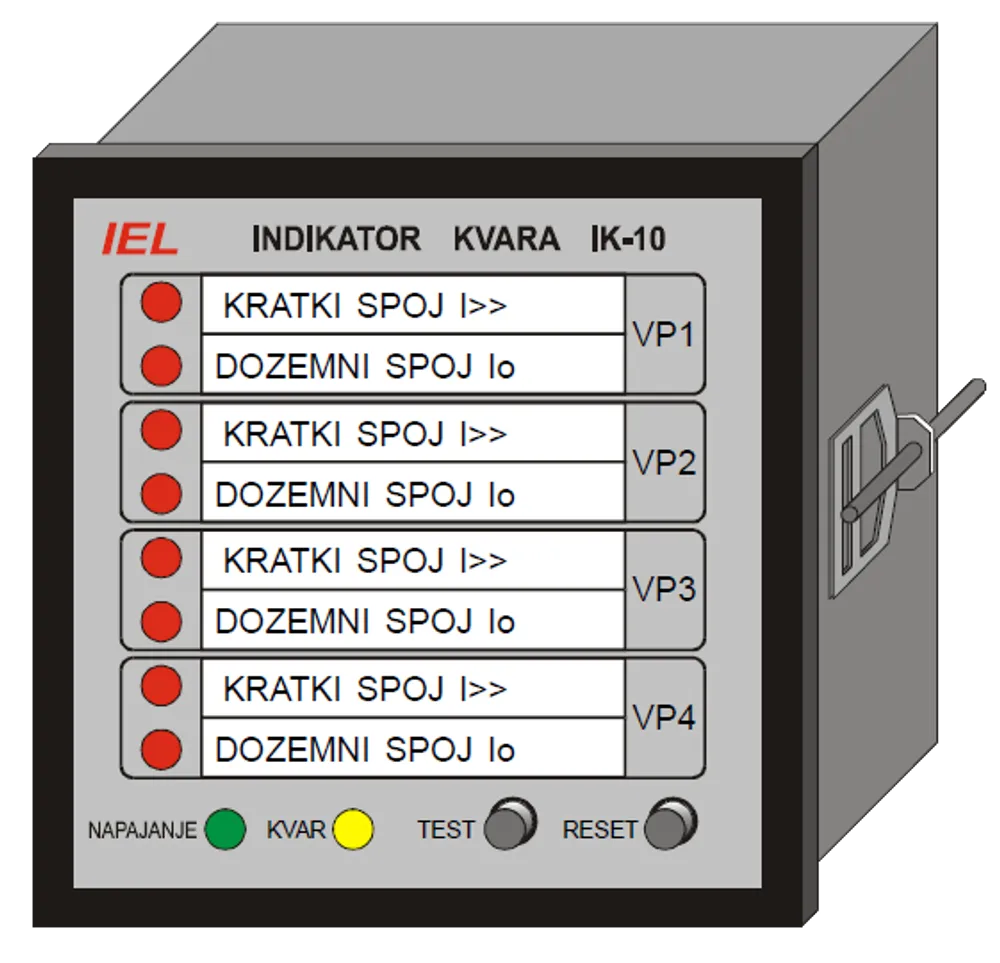

Indikator kvara IK-10

Name: IK-10
Brand: IEL

Indikator kvara za lokalni i daljinski nadzor dozemnih i kratkih spojeva u kabelskim trafostanicama, do 4 vodna polja.

Mikroprocesorski Indikator kvara IK-10 koristi strujne senzore SS-10 i SS-20 za nadzor srednjenaponskih vodnih polja u kabelskim trafostanicama 10(20)/0,4 kV. Uređaj registrira kvar prije isklopa zaštite, signalizira vrstu i mjesto kvara lokalno na LED elementima te podržava vanjsku signalnu lampu SL-10 i daljinsku komunikaciju.

Pošaljite upit Preuzmite katalog

Do četiri vodna polja

Jedan IK-10 može nadzirati do 4 vodna polja i detektirati dozemni i kratki spoj po svakom vodnom polju.
Dva načina mjerenja Io

Način A koristi tri SS-10 senzora za Io >= 20 A, a način B kombinira SS-10 i SS-20 za Io >= 5 A.
Lokalna i vanjska indikacija

Osam LED elemenata na uređaju i opcijska signalna lampa SL-10 omogućuju brzo uočavanje kvara.
Daljinski nadzor

Povezivanje s UST-10Gc, GSM/GPRS ili radio modemom omogućuje ekonomičan daljinski nadzor kvara i rekonfiguraciju mreže.
Besprekidno napajanje

Uz priključak VRLA baterije moguće je vlastito besprekidno napajanje uređaja.

Broj senzorskih ulaza: 12 I>> ili 8 I>> + 4 Io
Vrsta senzorskog ulaza: strujni senzori SS-10(20)
ANSI 50: I>>: 225, 450, 575, 700 A
ANSI 51N: Io>: 5...160 A; to>, t>>: 40, 100, 200, 350 ms
Fazne struje: I>>, I>: 50...800 A, korak 1 A; vremena 0,04...60 s
Dozemni spoj: Io>>, Io>: 5...200 A, korak 1 A; vremena 0,04...60 s
Signalizacija kvara: 8 LED elemenata i vanjski LED element SL-10
Relejni izlazi: 8 releja kao opcija, normalno otvoren kontakt 250 V, 5 A
Komunikacija: RS485 ili optika, MODBUS RTU
Napajanje: 230 V AC +10%/-20% ili 24, 48, 110, 220 V DC +45%/-20%, max. 8 VA
Reset signalizacije: naponski reset, vremenski reset 2...96 h, ručni reset tipkom; reset aktivan ili neaktivan
Dimenzije: 96 x 96 x 90 mm
Temperaturno područje: -25 do +55 °C
