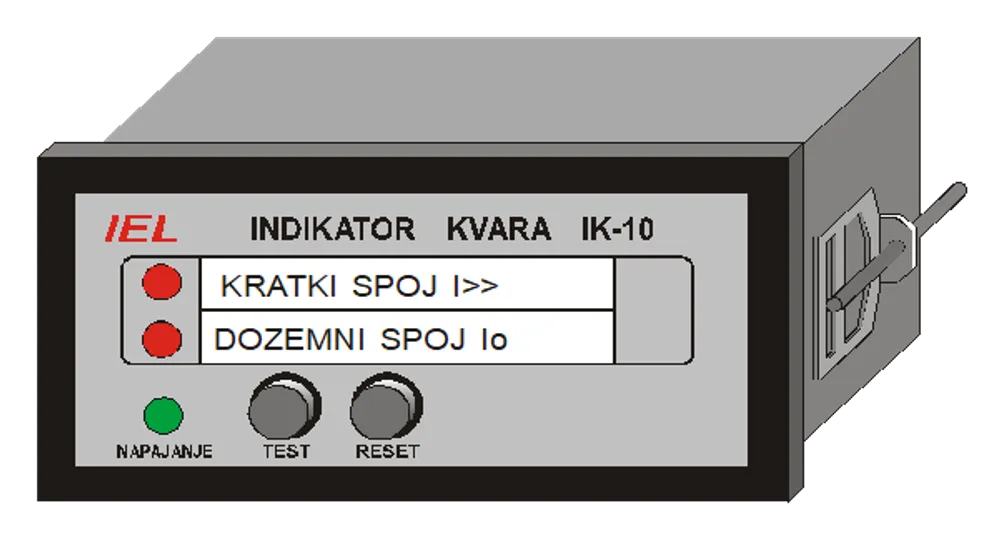

Indikator kvara IK-10/1

Name: IK-10/1
Brand: IEL

Indikator kvara za jedno vodno polje namijenjen lokalnom i daljinskom nadzoru kvarova u SN kabelskim i nadzemnim mrežama.

Indikator kvara IK-10/1 ugrađuje se u jedno vodno polje srednjenaponske sklopne aparature. Pomoću strujnih senzora SS-10 i SS-20 detektira dozemne i kratke spojeve, prikazuje kvar lokalno LED elementima ili signalnom lampom SL-10 te se može povezati s UST-10Gc ili centrom vođenja.

Pošaljite upit Preuzmite katalog

Jedno vodno polje

Namijenjen za jedno vodno polje s lokalnim panelom i 3(4) detektora kvara po vodnom polju.
Senzori SS-10 i SS-20

Za struje dozemnog spoja od 20 A koriste se tri senzora SS-10, a za veću osjetljivost od 5 A senzor SS-20 obuhvaća sva tri kabela.
ANSI 50/51 i 50N/51N

Proradne vrijednosti struje i vremena detekcije podešavaju se za kratki i dozemni spoj.
DIP ili IK Dialog

Parametrizacija se izvodi DIP preklopkama ispod prednje ploče ili programskom opremom IK Dialog.
Komunikacija prema nadzoru

Može raditi kao lokalna jedinica ili se povezati preko RS485, optike i standardnih protokola prema SCADA sustavu.

Ulazi I>>: 2 (3) senzorska ulaza
Ulaz Io: 1 senzorski ulaz
Vrsta senzorskog ulaza: strujni senzori SS-10(20)
ANSI 50: I>>: 225, 450, 575, 700 A; t>>: 40, 100, 200, 350 ms
ANSI 51N: Io>: 5...160 A; to>: 0,04, 0,5, 1, 2 s
Fazne struje: I>>, I>: 50...800 A, korak 1 A; vremena 0,04...60 s
Dozemni spoj: Io>>, Io>: 5...200 A, korak 1 A; vremena 0,04...60 s
Signalizacija kvara: 2 LED elementa i vanjski LED element SL-10
Relejni izlazi: kontakt 220 V: 0,3 A; 48 V: 1,5 A; 24 V: 5 A
Komunikacija: RS485, MODBUS protokol
Pomoćni napon: 24 V ili 48 V DC, +45%/-20%
Reset signalizacije: vremenski 2...96 h, ručni tipkom RESET ili daljinski digitalnim ulazom
Dimenzije: 96 x 48 x 95 mm
