Programski paket PQ VISION

Name: PQ VISION
Brand: IEL

Programski paket za trajni nadzor, analizu i izvještavanje o kvaliteti električne energije, neovisan o proizvođaču mjernih uređaja.

PQ VISION je programski paket namijenjen kontroli kvalitete električne energije, analizi i izvještavanju u sustavima distribucije i proizvodnje te kod velikih industrijskih potrošača. Povezuje mjerne uređaje različitih proizvođača u jedinstveni sustav, automatski prikuplja i obrađuje mjerenja te izrađuje izvještaje prema normi EN 50160. Sastoji se od poslužiteljskih aplikacija koje u pozadini prikupljaju, obrađuju i izvještavaju te klijentske aplikacije PQ VISA za pregled, analizu i parametrizaciju.

Pošaljite upit Preuzmite katalog

Neovisno o proizvođaču

Povezuje mjerne uređaje različitih proizvođača u jedinstveni sustav putem standardnih komunikacijskih protokola i otvorenih formata zapisa (izbjegavanje vendor lock-ina).
Klijent-server arhitektura

Poslužiteljske aplikacije rade u pozadini (prikupljanje, obrada i izvještavanje), dok više klijentskih aplikacija PQ VISA može raditi istovremeno.
Automatsko prikupljanje i obrada

Automatsko komunikacijsko preuzimanje i pohrana registriranih mjerenja uz obradu i izračun parametara kvalitete; već preuzete datoteke ne preuzimaju se ponovno.
Analiza po EN 50160

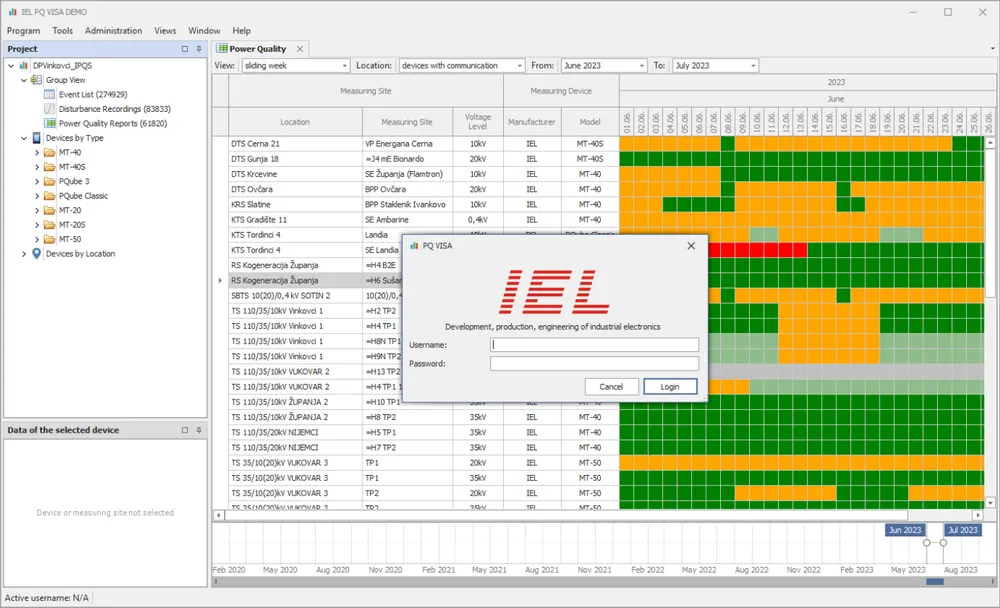

Automatska analiza kvalitete prema normi EN 50160 metodom klizajućeg 7-dnevnog prozora; prikaz u obliku toplinske karte (heatmap) za brzi pregled velikog broja mjernih mjesta.
Izvještaji i izvoz

Automatska izrada i slanje korisnički podesivih izvještaja te izvoz podataka i grafova u standardne formate (PDF, Word, Microsoft Office, slike).
Analiza mjerenja i događaja

Pregled trenutnih i registriranih mjerenja, događaja (propadi, prenaponi, prekidi), snimaka poremećaja, harmonika i energija kroz grafičke, tablične i fazorske prikaze.

Arhitektura: Klijent-server; poslužiteljske aplikacije + klijentska aplikacija PQ VISA (istovremeni rad više klijenata)
Platforma: Microsoft Windows (Windows 10 / Windows Server 2022 ili noviji)
Baza podataka: Microsoft SQL Server (i MySQL)
Protokoli: FTP / SFTP (preuzimanje datoteka), MODBUS TCP (trenutne vrijednosti), IEC 61850, IEC 60870-5-104
Formati podataka: PQDIF, COMTRADE, CSV
IEL mjerni terminali: MT-10SQ, MT-20, MT-20S, MT-20A, MT-40, MT-40S, MT-50
Drugi proizvođači: Uređaji s PQDIF datotekama (FTP/SFTP); Powerside PQube
Analiza kvalitete: EN 50160 (klizajući 7-dnevni prozor); toplinska karta (heatmap) za više mjernih mjesta
Tipovi podataka: 10-min i 2-satne agregirane vrijednosti, snimke događaja (valni oblici, RMS), liste događaja, energije (15-min/satne/dnevne/mjesečne), harmonici
Prikazi: Trendovi, fazorski dijagrami, histogrami te tablični i grupni prikazi (do 64 veličine istovremeno)
Izvještaji: Automatski EN 50160 izvještaji (PDF, Word); izvoz u Microsoft Office, PDF i slike
Način rada: Online (komunikacijsko prikupljanje) i offline (ručno čitanje terena, USB)
