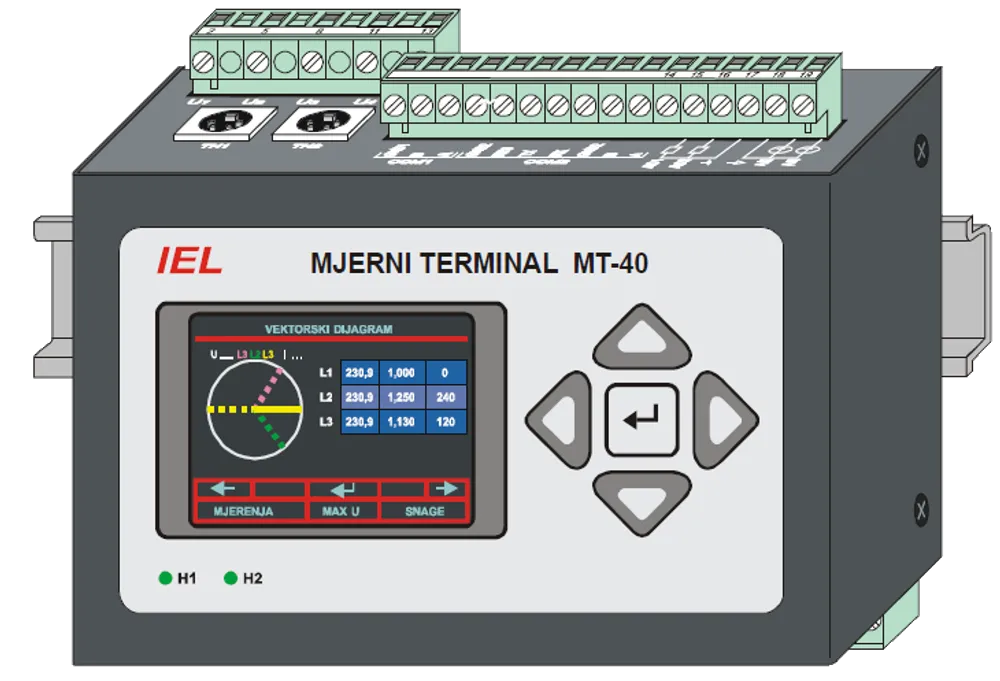

Mjerni terminal MT-40S

Name: MT-40S
Brand: IEL

Mjerni terminal za mjerenje, nadzor, registraciju i analizu kvalitete električne energije u najsloženijim sustavima proizvodnje, distribucije i prijenosa.

Mjerni terminal MT-40S namijenjen je mjerenju, nadzoru, registraciji i analizi kvalitete energetskih veličina u najsloženijim sustavima proizvodnje, distribucije i prijenosa energije. Brzim uzorkovanjem izračunava prave efektivne (true RMS) vrijednosti struja, napona, snaga, energija, faktora snage i frekvencije te analizira kvalitetu prema EN 50160 i IEC 61000-4-30 klasa A (Ed.2 i Ed.3); omogućuje lokalni prikaz EN 50160 na uređaju i daljinski nadzor preko ugrađenog Web servera.

Pošaljite upit Preuzmite katalog

Kvaliteta energije – klasa A

Analiza prema EN 50160 i IEC 61000-4-30 klasa A (Ed.2 i Ed.3): harmonici do 50./63., THD, propadi i nadvišenja napona, RVC, treperenje, tranzijenti i asimetrija; lokalni prikaz EN 50160 na uređaju.
True RMS mjerenje

Mjerenje pravih efektivnih vrijednosti struja, napona, frekvencije, snage i faktora snage; prošireno frekventno područje 2–150 kHz.
Mjerenje energije po tarifama

Mjerenje radne i jalove energije (EP, EQ) po tarifama te vršnih, srednjih i minimalnih vrijednosti s vremenskom oznakom.
Registracija i memorija

Velika fleksibilnost registracije uz pohranu na SD karticu do 32 GB; izvještaji dostupni e-mailom (.gif, .csv).
Komunikacija i Web server

Ethernet 10/100, dva RS-232/RS-485 porta (opcijska optička) i ugrađeni Web server; MODBUS RTU/TCP, IEC 60870-5-101/103/104, IEC 61850 (opcija), FTP(S)/HTTP(S).
Nadzor, upravljanje i okoliš

4(8) digitalnih ulaza i 4 digitalna izlaza, 4 analogna ulaza i 2 analogna izlaza te 2 ulaza za mjerenje temperature i vlage (senzor STH-3).

Strujni ulazi: 4(8); 4×5 A + 4×333 mV; opseg 0–1,5 IN (opcija 0–20 IN); vanjski CT s naponskim izlazom 333 mV (opcija)
Naponski ulazi: 4 diferencijalna; 100–960 V (L-N); deklarirani UDIN 50–480 V; opseg 0,1–2,0 UDIN; prošireno frekventno područje 2–150 kHz
Uzorkovanje: 512 uzoraka/period
Točnost – napon / struja: U: 0,1% UDIN; I: 0,1% MV ± 0,02% FSR
Točnost – snaga: P, Q, S, cos φ: 0,1% MV ± 0,02% FSR
Točnost – energija: EP: EN 62053-22, kl. 0,1S; EQ: EN 62053-24, kl. 0,5S
Harmonici: do 50./63. harmonika; IEC 61000-4-7, klasa 1
Frekvencija: točnost ± 10 mHz
Digitalni ulazi / izlazi: 4 (8 opcija) ulaza; 4 relejna izlaza (220 V DC, 80 W, NO)
Analogni ulazi / izlazi: 4 ulaza (4–20 mA, 0–10 V); 2 izlaza (opcija)
Mjerenje temperature i vlage: 2 ulaza (senzori STH-3)
Signalizacija: H1, H2 – multi LED, programabilno
MD interval: 1–30 min
Memorija: SD kartica do 32 GB
Prikaz: grafički kolor LCD, 320×240
Komunikacija: Ethernet 10/100 Base-Tx(Fx); 2× RS-232/RS-485; optička GFO/PFO (opcija); USB 2.0; ugrađeni Web server (HTML)
Protokoli: MODBUS RTU/TCP; FTP(S); IEC 60870-5-101/103/104; IEC 61850 (opcija); HTTP(S)
Sinkronizacija: SNTP, GPS, NTP; sinkrofazor IEEE C37.118-1/2 (opcija)
Napajanje: 230 V AC (+10/−20%); 24/48/110/220 V DC; UPS 10 s (opcija 30 min); potrošnja < 5 VA
Temperaturno područje: 0…+50 °C (prošireno −20…+60 °C)
Izolacija: 2,5 kV, 50 Hz, 1 min
Montaža i dimenzije: 35 mm DIN šina 144×93×95 mm ili panel 180×106×95 mm
