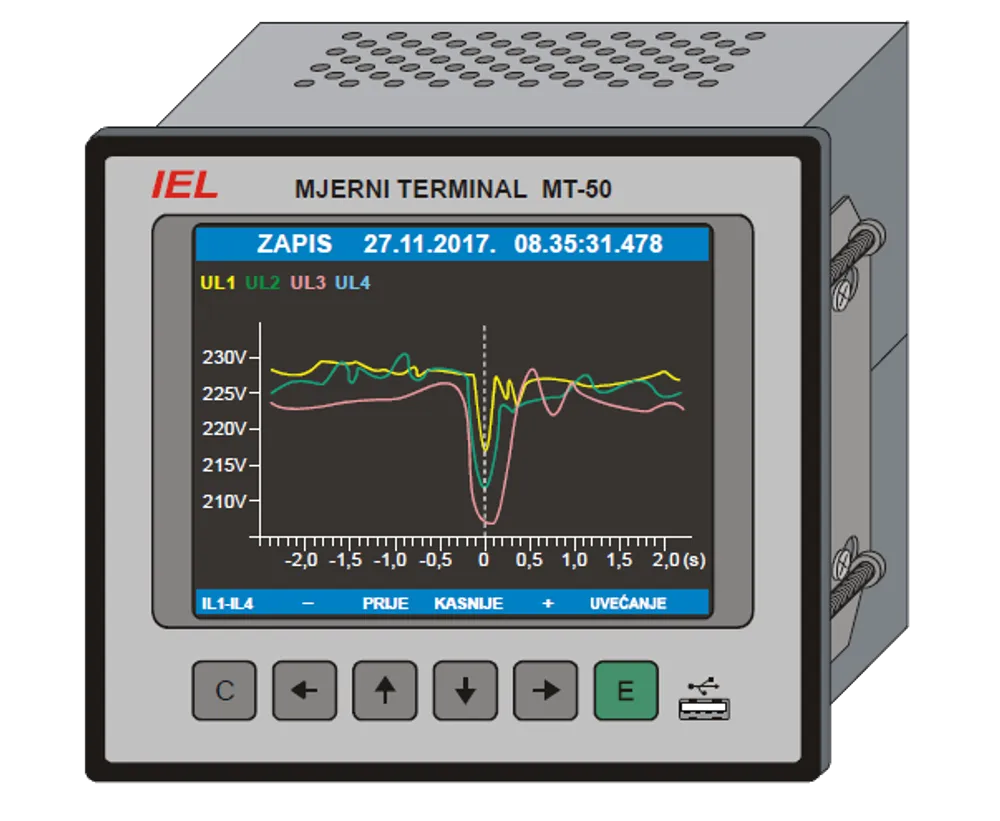

Mjerni terminal MT-50

Name: MT-50
Brand: IEL

Modularni monitor kvalitete električne energije za mjerenje, nadzor, registraciju i analizu u sustavima proizvodnje, distribucije i prijenosa.

Mjerni terminal MT-50 modularni je monitor kvalitete namijenjen mjerenju, nadzoru, registraciji i analizi energetskih veličina u najsloženijim sustavima proizvodnje, distribucije i prijenosa energije. Brzim uzorkovanjem izračunava prave efektivne (true RMS) vrijednosti struja, napona, snaga, energija, faktora snage i frekvencije te analizira kvalitetu električne energije u skladu s EN 50160 i IEC 61000-4-30 klasa A (Ed.2 i Ed.3).

Pošaljite upit Preuzmite katalog

Kvaliteta energije – klasa A

Analiza kvalitete prema EN 50160 i IEC 61000-4-30 klasa A (Ed.2 i Ed.3): harmonici do 63., THD, propadi i nadvišenja napona, treperenje, asimetrija i RVC.
True RMS mjerenje

Brzo uzorkovanje (1024 uzorka/period, 24-bitni A/D) i izračun pravih efektivnih vrijednosti struja, napona, snaga, energija, faktora snage i frekvencije.
Mjerenje energije po tarifama

Mjerenje radne i jalove energije (EP, EQ) po tarifama i ukupno (do četiri tarife) te vršnih, srednjih i minimalnih vrijednosti s vremenskom oznakom.
Registracija i memorija

Registracija mjernih veličina i tranzijenata (COMTRADE) uz pohranu na SD karticu kapaciteta do 16 GB.
Komunikacija i Web server

Ethernet 10/100, tri RS-232/RS-485 porta, opcijska optička komunikacija i ugrađeni Web server; MODBUS RTU/TCP, IEC 60870-5-101/103/104, IEC 61850 i DLMS (opcije).
Nadzor i upravljanje

Programabilni digitalni (8/16) i analogni (4/16; 4–20 mA, 0–10 V) ulazi i izlazi te kolor LCD pokazivač 5,7".

Strujni ulazi: 4/8/16 diferencijalnih; nazivna struja do 5 A (autorange); opseg 0–1,5 IN (opcija 0–20 IN)
Naponski ulazi: 4/8/16 diferencijalnih; do 600 V (autorange); deklarirani UDIN 50–300 V
Uzorkovanje: 1024 uzorka/period, 24-bitni A/D
Točnost – napon / struja: U: 0,1% UDIN; I: 0,1% MV ± 0,02% FSR
Točnost – snaga: P, Q, S, cos φ: 0,2% MV ± 0,02% FSR
Točnost – energija: EN 61557-12, klasa 0,2S
Harmonici: do 63. harmonika; IEC 61000-4-7, klasa 1
Frekvencija: točnost ± 10 mHz
Digitalni ulazi / izlazi: 8/16 ulaza; izlazi 4/16 (poluvodički 100 mA/30 V; relejni 220 V DC, 80 W)
Analogni ulazi / izlazi: 4/16 (4–20 mA, 0–10 V)
Memorija: SD kartica do 16 GB
Prikaz: kolor LCD 5,7", 640×480; opcija osjetljiv na dodir
Komunikacija: Ethernet 10/100 Base-Tx(Fx); 3× RS-232/RS-485; optička (opcija); USB 2.0; ugrađeni Web server
Protokoli: MODBUS RTU/TCP; IEC 60870-5-101/103/104; IEC 61850; DLMS (opcije)
Sinkronizacija: SNTP/NTP ugrađen; GPS (opcija)
Napajanje: 90–250 V AC/DC; 16–36 V DC; 36–72 V DC; UPS 15 min; potrošnja < 12 VA
Temperaturno područje: 0…+50 °C (prošireno −20…+60 °C)
Izolacija: 2,5 kV, 50 Hz, 1 min
Montaža i dimenzije: panel 174×144×137 mm; 19" rack 483×177×137 mm
Zaštita: IP40
