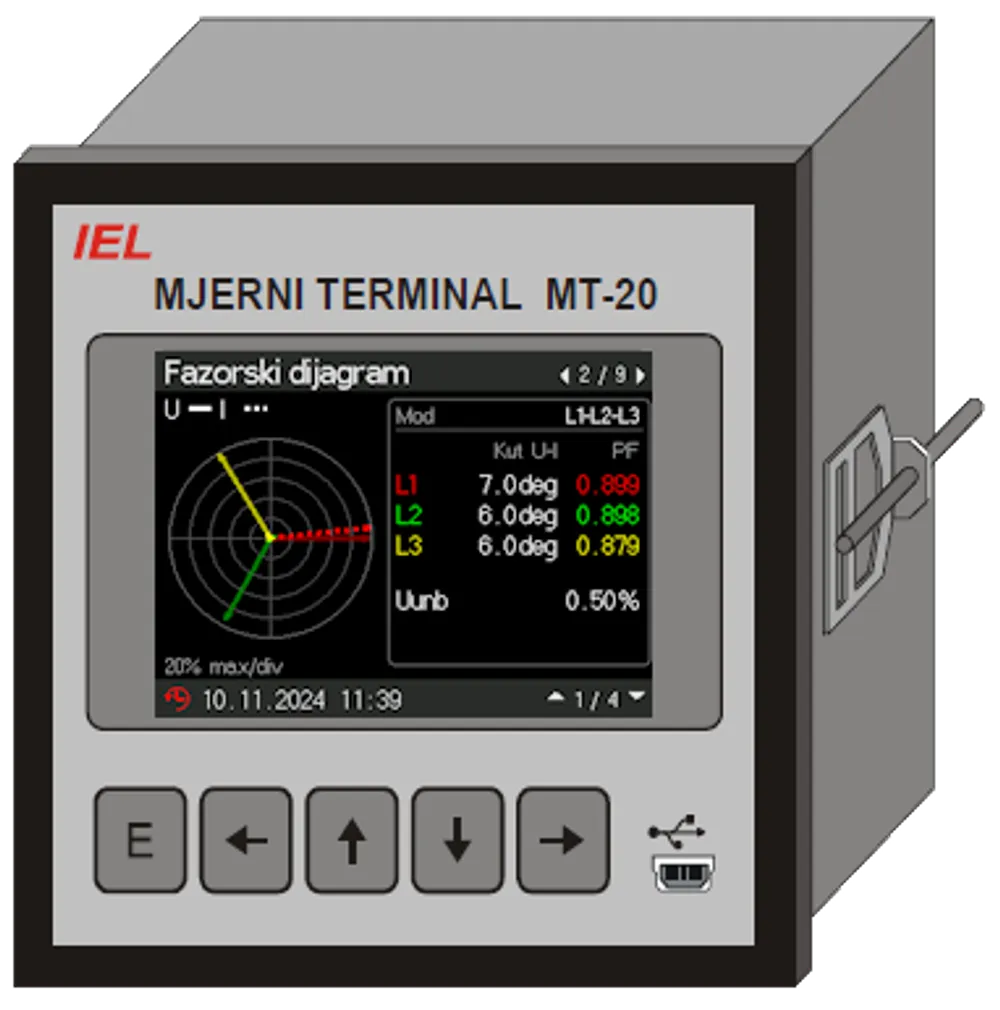

Mjerni terminal MT-20S

Monitor kvalitete klase S namijenjen za trajni nadzor kvalitete električne energije u sustavima proizvodnje i distribucije električne energije

Mjerni terminal MT-20S namijenjen je mjerenju, nadzoru, registraciji i analizi kvalitete energetskih veličina u sustavima proizvodnje i distribucije energije. Brzim uzorkovanjem izračunava prave efektivne (true RMS) vrijednosti struja, napona, snaga, energija, faktora snage i frekvencije te analizira kvalitetu električne energije u skladu s EN 50160 i novim standardom IEC 61000-4-30 klasa S, edicija 3.

Pošaljite upit Preuzmite katalog

  • IEC 61000-4-30 klasa S

    Mjerne metode usklađene prema IEC 61000-4-30 klasa S (Ed.3): harmonici do 63., THD, propadi i nadvišenja napona, RVC, treperenje i asimetrija.

  • EN 50160

    Automatsko generiranje izvještaja o kvaliteti električne energije u skladu s EN 50160, lokalni pregled na LCD zaslonu i udaljeni pregled preko web sučelja.

  • 8GB ugrađene memorije

    Ugrađena industrijska SD kartica kapaciteta 8 GB. Mogućnost spremanja više od 10 godina bez potrebe za brisanjam podataka.

  • Komunikacijska sučelja

    Stražnja ploča:Ethernet 10/100, 2 x RS-232/RS-485
    Prednja ploča: mini USB

  • Komunikacijski protokoli

    Modbus TCP, IEC 61850, IEC 60870-5-104
    Modbus RTU Slave, Modbus RTU Master i gateway funkcija

  • Mjerenje energije po tarifama

    Mjerenje radne i jalove energije po tarifama (do četiri tarife) uz vršne, srednje i minimalne vrijednosti s vremenskom oznakom (RTC u uređaju).

  • Nadzor i upravljanje

    2–4 digitalna ulaza i 2–4 digitalna izlaza, opcijski analogni ulazi/izlazi i mjerenje temperature te grafički kolor LCD pokazivač 320×240.

Mjerni ulazi

Strujni ulazi
3+1; nazivna struja do 5 A (autorange); opseg 0–1,5 IN
Naponski ulazi
3+1; deklarirani napon do 347 V (autorange); opseg 0,1–2,0 U
Uzorkovanje
256 uzoraka/period

Točnost i analiza

Točnost – napon / struja
U: 0,2% MV; I: 0,2% MV (EN 61557-12)
Točnost – snaga
P, Q, S: 0,4% MV
Točnost – energija
EP: EN 62053-22, kl. 0,5S; EQ: EN 62053-24, kl. 1S
Harmonici
do 63. harmonika; IEC 61000-4-7, klasa 1
Frekvencija
točnost ± 10 mHz

Ulazi i izlazi

Digitalni ulazi / izlazi
2+2 ulaza (opcija); izlazi: 2 poluvodička (100 mA/30 V) + 2 relejna (220 V DC, 80 W) – opcija
Analogni ulazi / izlazi
0–20 mA, 0–10 V (opcija); mjerenje temperature sondom 4–20 mA
Mjerenje MTU signala
0–20% Un, 100–3000 Hz (opcija)

Podaci i prikaz

MD interval
3 s – 1 h
Memorija
SD kartica do 8 GB (prijenos u DBF)
Prikaz
grafički kolor LCD, 320×240
RTC
± 1 s/24 h; baterija ~ 5 godina

Komunikacija

Komunikacija
Ethernet 10/100 Base-Tx(Fx) (opcija); 2× RS-232/RS-485; optička (opcija); mini USB (host MSC, prednja ploča)
Protokoli
MODBUS TCP/RTU; HTTP; IEC 60870-5-101/104; IEC 61850 (opcija); DHCP
Sinkronizacija
SNTP, NTP, GPS

Općenito

Napajanje
100–350 V DC, 100–270 V AC (40–300 Hz); 18–36 V DC; 36–72 V DC; potrošnja < 8 VA
Temperaturno područje
0…+50 °C (prošireno −20…+60 °C)
Izolacija
2,5 kV, 50 Hz, 1 min
Zaštita
IP40 (sprijeda) / IP20 (straga)
Montaža i dimenzije
panel, DIN 43700; 96×96×90 mm
  • IEC 61000-4-30 klasa S
  • EN 50160
  • IEC 61000-4-7
  • IEC 61000-4-15
  • EN 61557-12
  • EN 62053-22 (klasa 0,5S) – radna energija
  • EN 62053-24 (klasa 1S) – jalova energija
  • EMC/sigurnost: HRN EN 61000-6-2/4, EN 61326-1, EN 61010-1/2
  • MODBUS TCP/RTU
  • IEC 60870-5-104 (opcija)
  • IEC 61850 (opcija)
  • PQDIF, COMTRADE (opcija)
