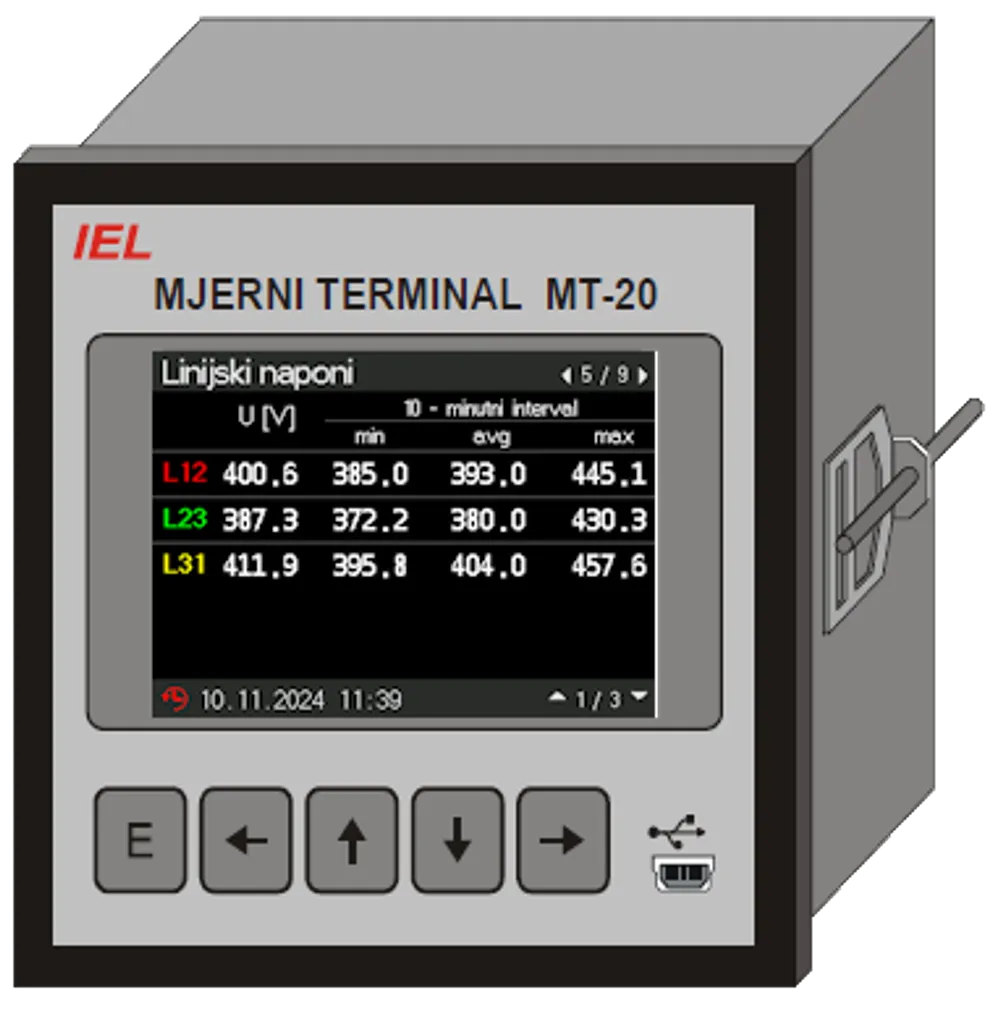

Mjerni terminal MT-20A

Name: MT-20A
Brand: IEL

Mjerni terminal za mjerenje, nadzor, registraciju i analizu kvalitete električne energije u sustavima proizvodnje i distribucije.

Mjerni terminal MT-20A namijenjen je mjerenju, nadzoru, registraciji i analizi kvalitete energetskih veličina u sustavima proizvodnje i distribucije energije. Brzim uzorkovanjem izračunava prave efektivne (true RMS) vrijednosti struja, napona, snaga, energija, faktora snage i frekvencije te analizira kvalitetu električne energije u skladu s EN 50160 i IEC 61000-4-30 klasa A.

Pošaljite upit Preuzmite katalog

Kvaliteta energije – klasa A

Analiza kvalitete prema EN 50160 i IEC 61000-4-30 klasa A: harmonici do 63., THD, propadi i nadvišenja napona, RVC, treperenje, tranzijenti i asimetrija.
True RMS mjerenje

Mjerenje pravih efektivnih vrijednosti struja, napona, RVC, frekvencije, snage i faktora snage.
Mjerenje energije po tarifama

Mjerenje radne i jalove energije (EP, EQ) po tarifama i ukupno (do četiri tarife), uz vršne, srednje i minimalne vrijednosti s vremenskom oznakom.
Registracija i memorija

Velika fleksibilnost registracije mjernih veličina uz pohranu na SD karticu kapaciteta do 8 GB.
Komunikacija

Ethernet 10/100 i dva RS-232/RS-485 porta (opcijska optička); MODBUS RTU/TCP, IEC 60870-5-101/103/104 i IEC 61850.
Nadzor i upravljanje

4 digitalna ulaza, 4 digitalna izlaza i 4 analogna izlaza (opcija) te grafički kolor LCD pokazivač 320×240.

Strujni ulazi: 3+1; nazivna struja do 5 A (autorange); opseg 0–1,5 IN; LPCT 225 mV (opcija)
Naponski ulazi: 3+1; deklarirani UDIN 50–300 V (autorange); opseg 0,1–2,0 UDIN; LPVT 3,25/√3 (opcija)
Točnost – napon / struja: U: 0,1% UDIN; I: 0,1% MV ± 0,02% FSR
Točnost – snaga: P, Q, S, cos φ: 0,2% MV ± 0,02% FSR
Točnost – energija: EP: EN 62053-22, kl. 0,2S; EQ: EN 62053-24, kl. 1S
Harmonici: do 63. harmonika; IEC 61000-4-7, klasa 1
Frekvencija: točnost ± 10 mHz
Digitalni ulazi / izlazi: 4 ulaza; izlazi: 2 poluvodička (100 mA/30 V) + 2 relejna (220 V DC, 80 W) – opcija
Analogni izlazi: 4 (4–20 mA, 0–10 V) – opcija
MD interval: 1–30 min
Memorija: SD kartica do 8 GB
Prikaz: grafički kolor LCD, 320×240
Komunikacija: Ethernet 10/100 Base-Tx(Fx); 1(2)× RS-232/RS-485; optička (opcija); mini USB (prednja ploča)
Protokoli: MODBUS RTU/TCP; IEC 60870-5-101/103/104; IEC 61850
Sinkronizacija: SNTP (GPS)
Napajanje: 230 V AC (+10/−20%); 24/48/110/220 V DC; opcija iz mjernog kruga; potrošnja < 8 VA
Temperaturno područje: 0…+50 °C (prošireno −20…+60 °C)
Izolacija: 2,5 kV, 50 Hz, 1 min
Montaža i dimenzije: panel 96×96×90 mm
