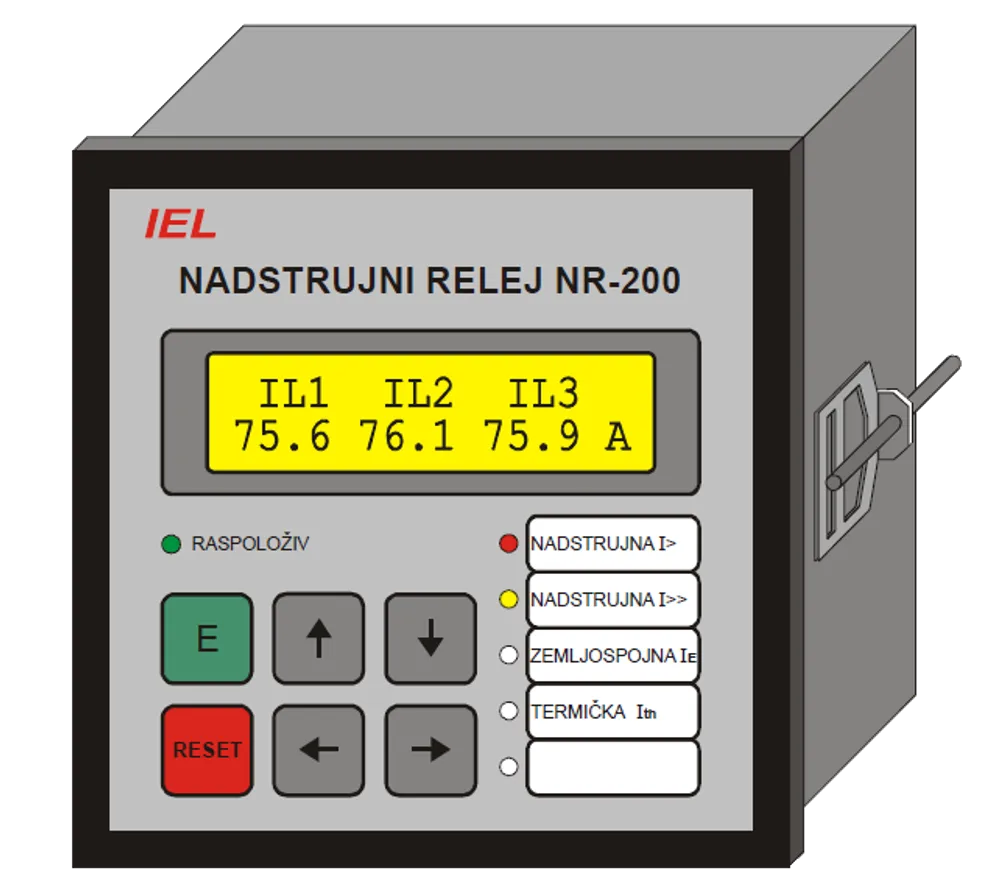

Nadstrujni relej NR-200S

Multifunkcionalni numerički nadstrujni relej za zaštitu srednjenaponske i niskonaponske mreže. Integrira nadstrujnu, zemljospojnu i zaštitu od kvara prekidača, uz dodatne opcijske zaštitne funkcije.

Multifunkcionalni numerički nadstrujni relej za zaštitu srednjenaponske i niskonaponske mreže. Integrira nadstrujnu, zemljospojnu i zaštitu od kvara prekidača, uz dodatne opcijske zaštitne funkcije.

Pošaljite upit Preuzmite katalog

  • ANSI 50 i ANSI 51 nadstrujna zaštita

  • ANSI 50N i ANSI 51N zemljospojna zaštita

  • ANSI 51BF nadzor kvara prekidača

  • Opcionalna ANSI 49 termalna zaštita

  • Opcionalna ANSI 46BC zaštita od prekida vodiča

  • Mjerenje prave efektivne vrijednosti struje

  • LCD 2x16 i višebojna LED signalizacija

  • RS485, optička ili Ethernet komunikacija

Strujni ulazi
1 A ili 5 A
Frekvencija
50/60 Hz
Vlastita potrošnja
<0.2 VA
Izdržljivost
kontinuirano 4 x In, 5 s 40 x In, 1 s 100 x In
ANSI 50
3 stupnja, I>, I>>, I>>>
ANSI 51
inverzna vremenska etapa IIT
ANSI 50N
2 zemljospojna stupnja, I0>, I0>>
ANSI 51N
inverzna vremenska zemljospojna etapa I0IT
ANSI 51BF
nadzor kvara prekidača
ANSI 49
opcija termalne zaštite
ANSI 46BC
opcija zaštite od prekida vodiča
Prikaz
LCD 2x16, 5 dvo-bojnih LED
Relejni izlazi
3 + 1 programabilni, opcija 2 dodatna programabilna izlaza
Komunikacija
RS485 MODBUS RTU, opcija optika, opcija Ethernet MODBUS TCP / IEC 61850
Napajanje
230 V AC ili 24/48/110/220 V DC
Temperaturno područje
-25 C do +60 C
Montaža
panel, DIN 43700
Dimenzije
96 x 96 x 90 mm
  • MODBUS RTU
  • MODBUS TCP (opcija)
  • IEC 61850 (opcija)
