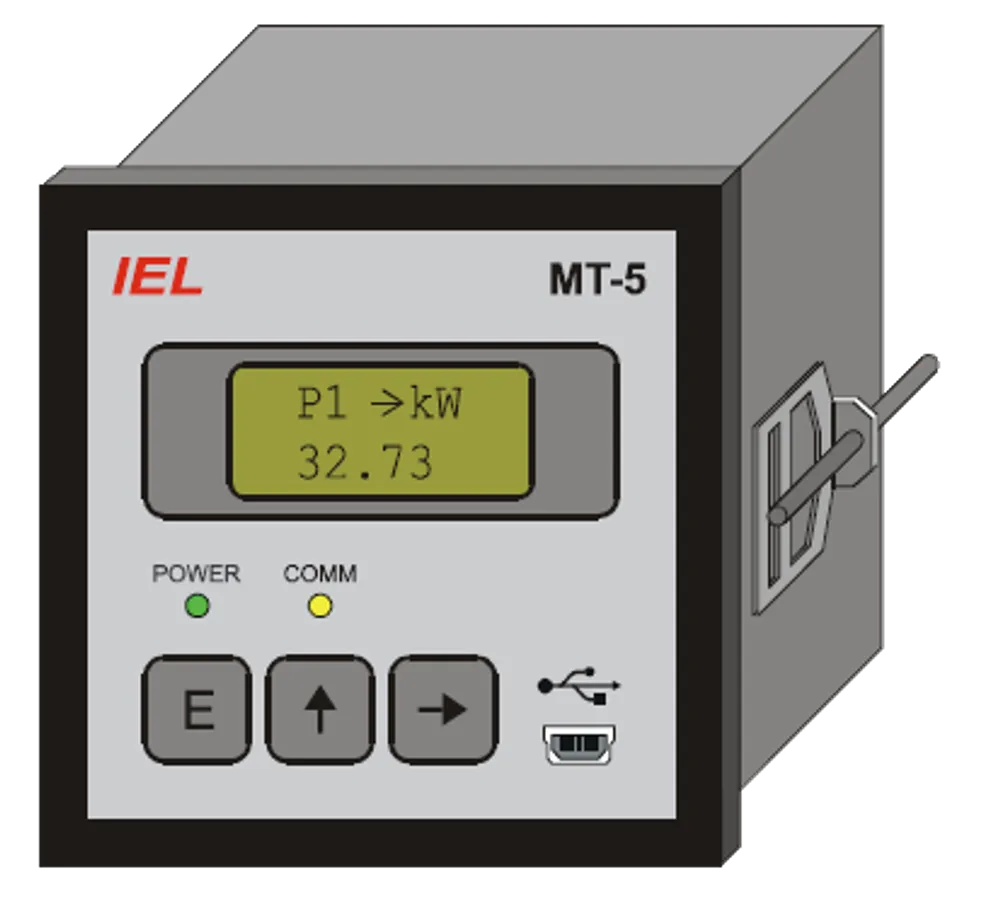

Mjerni terminal MT-5

Name: MT-5
Brand: IEL

Kompaktni mjerni terminal za mjerenje, nadzor i analizu energetskih veličina u NN postrojenjima s vrlo malo raspoloživog prostora.

Mjerni terminal MT-5 namijenjen je za mjerenje, nadzor i analizu energetskih veličina u NN postrojenjima s vrlo malo raspoloživog prostora, primjerice u aparatnim grupama. Uređaj zamjenjuje više od 30 konvencionalnih mjernih instrumenata i mjernih pretvarača te omogućuje analizu izobličenja napona i struja, uključujući THD i pojedine harmonike.

Pošaljite upit Preuzmite katalog

Kompaktan format

Vrlo male dimenzije i ugradnja u panel 72 x 72 mm prema DIN 43700 za primjene s ogranicenim prostorom.
True RMS mjerenje

Mjerenje pravih efektivnih vrijednosti napona i struja s tocnosti 0,2 %, te snaga P, Q i S s tocnosti 0,4 %.
Kvaliteta energije

Mjerenje nesimetrije, THD-a i harmonika struja i napona do 31. harmonika.
Registracija s vremenskom oznakom

Ugradena memorija i sat realnog vremena za registraciju vrsnih, srednjih i minimalnih vrijednosti struja, napona, snaga i energija.
Tarifna registracija energije

Registracija radne i jalove energije po tarifama (do dvije tarife) i ukupno, uz programsko postavljanje intervala.
Komunikacija i servisni pristup

RS485, opticka i Ethernet komunikacija te lokalno ocitanje s prednje strane preko mini USB prikljucka.

Tocnost mjerenja napona i struja: 0,2 % (true RMS)
Tocnost mjerenja snage P, Q, S: 0,4 %
Harmonijska analiza: THD i harmonici struja i napona do 31. harmonika
Energija po tarifama: Radna i jalova energija po do dvije tarife i ukupno (opcija)
Pokazivac: LCD 2 x 8 karaktera s osvjetljenjem
Komunikacija: RS485, opticka i Ethernet
Lokalno ocitanje: Mini USB na prednjoj strani uredaja
Montaza: Panel 72 x 72 mm prema DIN 43700
