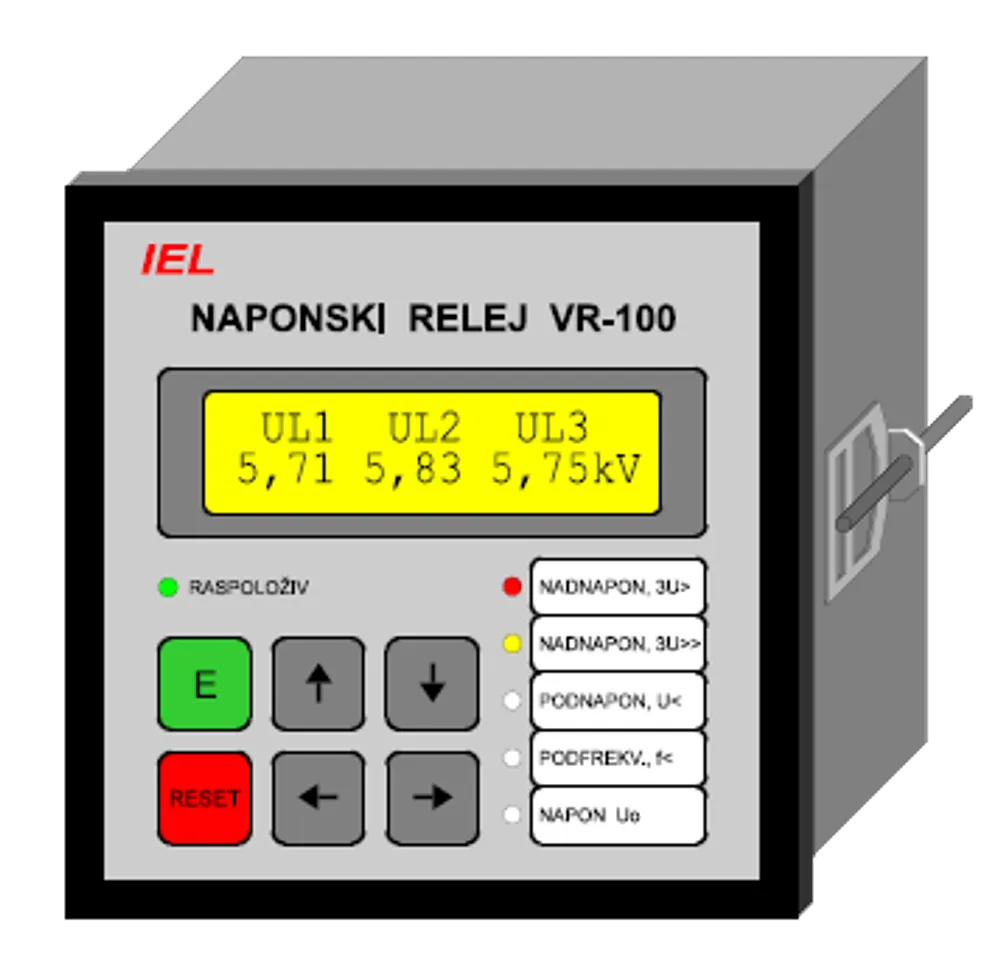

Naponski relej VR-100
Numerički multifunkcionalni naponski relej za nadzor sabirnica u niskonaponskom ili srednjenaponskom postrojenju. Omogućuje nadnaponsku i podnaponsku zaštitu, a može se koristiti i za zaštitu generatora i transformatora od nedozvoljenih naponskih promjena.
Numerički multifunkcionalni naponski relej za nadzor sabirnica u niskonaponskom ili srednjenaponskom postrojenju. Omogućuje nadnaponsku i podnaponsku zaštitu, a može se koristiti i za zaštitu generatora i transformatora od nedozvoljenih naponskih promjena.
-
Podnaponska i nadnaponska zaštita
-
Opcionalna dU/dt zaštita
-
Mjerenje faznih i linijskih napona
-
Mjerenje preostalog napona i frekvencije
-
Vremenska registracija do 10 događaja
-
RS485, optička ili Ethernet komunikacija
-
LCD pokazivač 2x16 znamenki
-
Četiri programabilna relejna izlaza
- Mjerni ulazi
- 4
- Nazivni napon
- 57.7; 63.5; 230 V
- Opcionalni ulazni napon
- 50 do 300 V
- Nazivna frekvencija
- 50, 60 ili 200 Hz
- Mjerni opseg napona
- 0.1 do 1.7 Un
- Mjerni opseg frekvencije
- 45 do 250 Hz
- Digitalni ulazi
- 3
- Relejni izlazi
- 5
- Prikaz
- LCD 2x16, 5 dvo-bojnih LED
- Komunikacija
- RS485, optika opcija, Ethernet opcija
- Napajanje
- 220 V AC ili 24/48/110/220 V DC
- Temperaturno područje
- 0 C do +50 C
- Prošireno temperaturno područje (opcija)
- -20 C do +60 C
- Montaža
- panel, DIN 43700
- Dimenzije
- 96 x 96 x 90 mm
