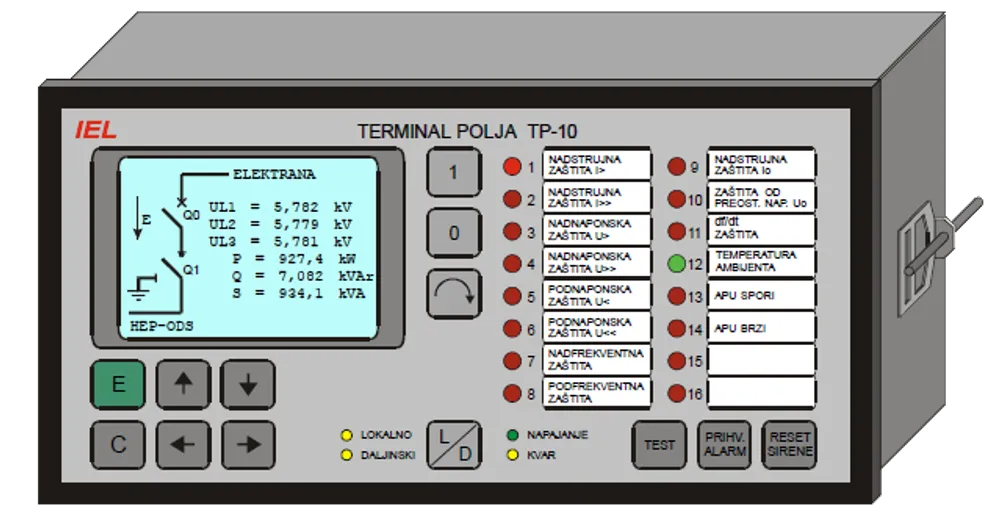

Terminal polja TP-10

Multifunkcionalni terminal polja namijenjen za mjerenje, zaštitu, nadzor i upravljanje u srednjenaponskim trafostanicama, industrijskim postrojenjima i elektranama obnovljivih izvora energije.

Multifunkcionalni terminal polja namijenjen za mjerenje, zaštitu, nadzor i upravljanje u srednjenaponskim trafostanicama, industrijskim postrojenjima i elektranama obnovljivih izvora energije.

Pošaljite upit Preuzmite katalog

  • Mjerenje, zaštita, nadzor i upravljanje poljem

  • Nadstrujna, zemljospojna, naponska, frekvencijska i df/dt zaštita

  • Zaštita od otkaza prekidača i automatski ponovni uklop

  • Lokalno i daljinsko upravljanje sklopnim aparatima

  • Grafički LCD prikaz stanja aparata i mjerenih veličina

  • 16 LED elemenata za lokalnu i daljinsku signalizaciju

  • Konfigurabilna programska logika

  • MODBUS RTU/TCP, IEC 60870-5-103/104 i IEC 61850

Strujni ulazi
1 A i 5 A
Mjerni opseg struje
0 do 30 In
Naponski ulazi
100 V AC
Mjerni opseg napona
0.1 do 2 Un
Točnost mjerenja
0.5% +/- 1 znamenka za I, Io, U, Uo, P, Q, S, cosfi
Točnost frekvencije
+/-10 mHz
Digitalni ulazi
26, opcija 32
Digitalni izlazi
18, uključujući 2 HSPO
Zaštitne funkcije
ANSI 50, 51, 67DT, 67IT, 50N, 51N, 67N, 67NIT, 67NS, 59, 59N, 27, 81, 81R, 46, 50BF, 49F, 74TCS
Registracija događaja
500 + 500 vremenski označenih događaja
Registracija kvara
COMTRADE format
Komunikacijski protokoli
MODBUS RTU/TCP, IEC 60870-5-103/104, IEC 61850 GOOSE
Konfiguracija
RS232, USB 2.0, THD, TP DIALOG
Napajanje
24/48/110/220 V DC ili 110/230 V AC
Temperaturno područje
0 C do +50 C
Prošireno temperaturno područje
-20 C do +60 C
Montaža
panel, DIN 43700
Dimenzije
192 x 96 x 90 mm
  • MODBUS RTU/TCP
  • IEC 60870-5-103/104
  • IEC 61850 GOOSE
  • COMTRADE
