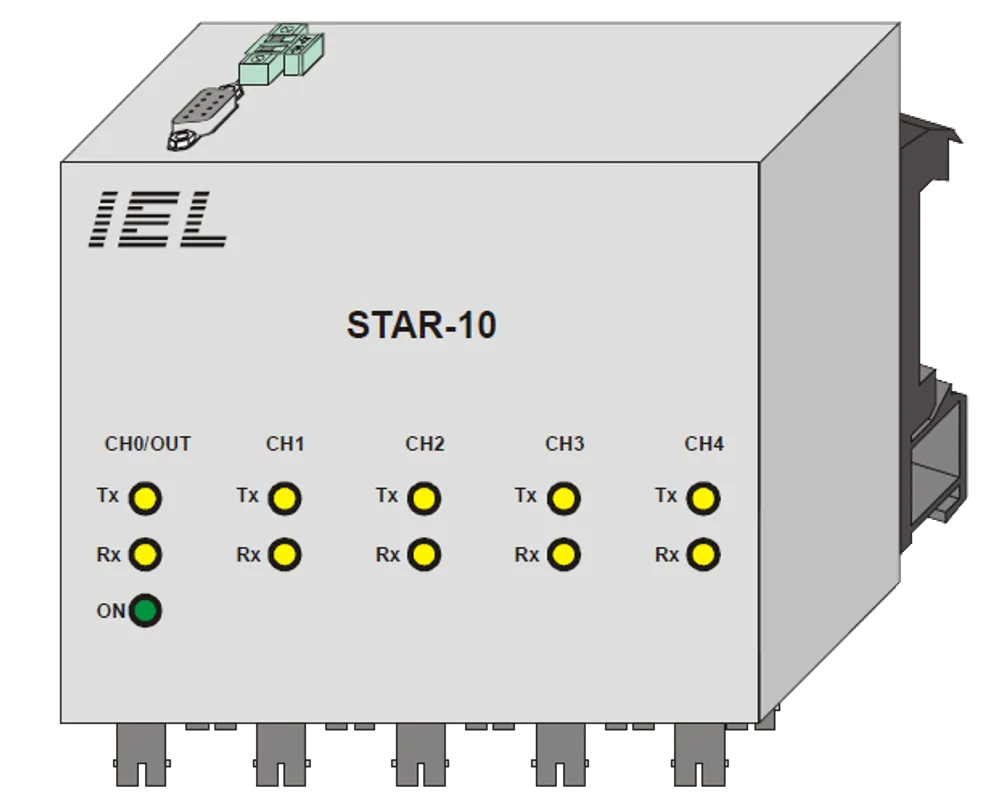

Zvjezdasta spojka STAR-10
Zvjezdasta spojka za povezivanje distribuirane opreme optičkom komunikacijom na centralnu jedinicu.
Zvjezdasta spojka STAR-10 omogućuje zvjezdasto povezivanje distribuirane opreme optičkom komunikacijom na centralnu jedinicu. Može preusmjeravati podatke s optičkih ulaza na RS485/RS232C komunikacijsku liniju ili između optičkih kanala, uz mogućnost kaskadiranja do 32 spojke.
-
4 odnosno 5 optičkih ulaza
Podržava rad s četiri optička kanala prema CH0 ili pet ulaza prema serijskoj liniji.
-
Kaskadiranje do 32 spojke
Više spojki može se povezati na jednu RS485 liniju za veći broj ulaza.
-
Brzina do 1,5 Mbaud
Brzina prijenosa bira se DIP preklopkom S1 za RS485 komunikaciju.
-
LED signalizacija po kanalu
Tx i Rx LED signalizacija prikazuje rad optičkih linija.
- Broj ulaza
- 4(5)
- Vrsta kabela
- multimod 62,5/125 um (G.F.O.) ili 980/1000 um (P.F.O.)
- Valna duljina
- 820 nm ili 660 nm
- Serijski ulaz
- RS232C/RS485
- Brzina prijenosa
- 9,6/19,2/38,4/57,6/115,2/187,5/500/1500 kbaud
- Napon napajanja
- 24, 48, 110 ili 220 VDC; 110 ili 220 VAC
- Potrošnja
- <3 VA
- Dimenzije
- 115 x 110 x 65 mm
Optički ulazi
Komunikacija
Napajanje i ugradnja
- RS485 / RS232C
- G.F.O. / P.F.O. optički medij
