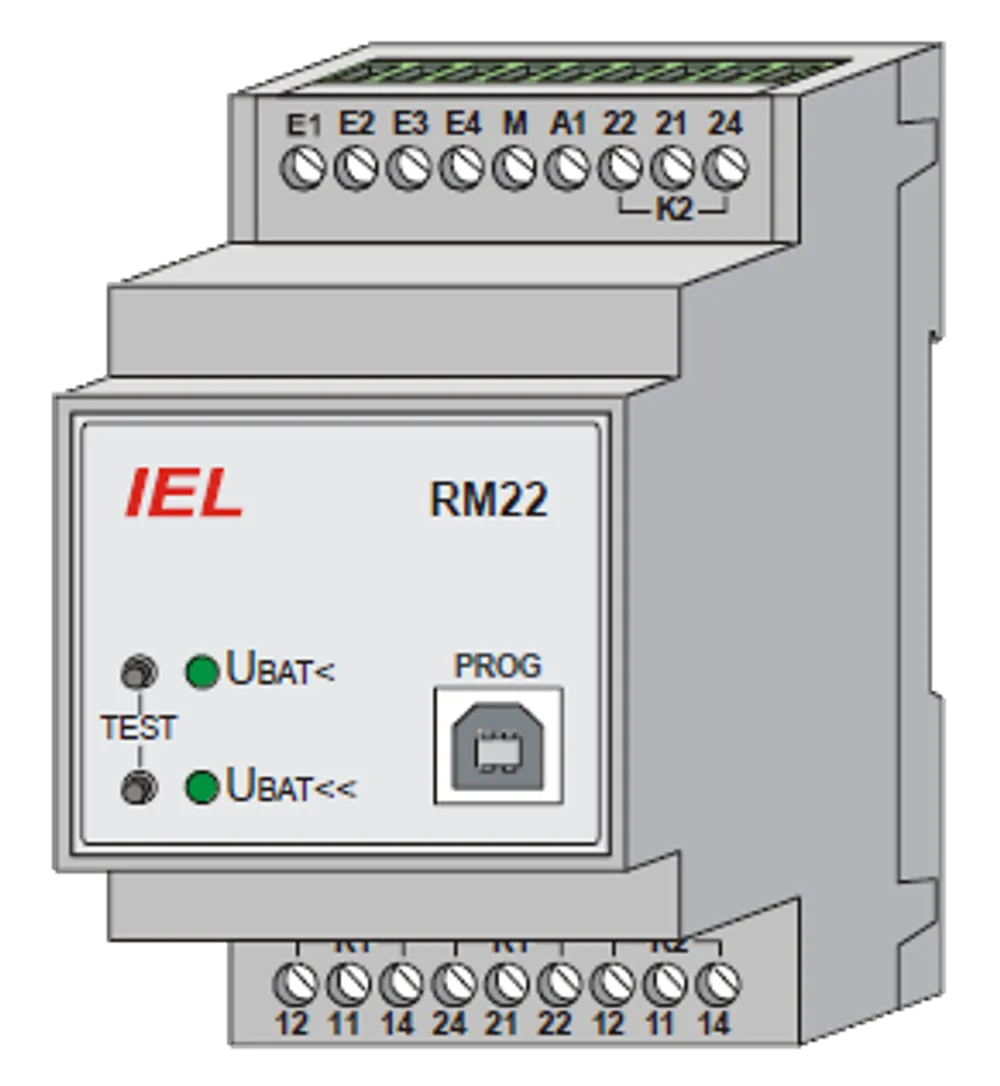

Digitalni relejni modul RM-22
Digitalni relejni modul za nadzor akumulatorskih baterija s dva stupnja nadnaponske ili podnaponske zaštite.
Digitalni relejni modul RM-22 realizira funkciju nadzora akumulatorskih baterija u sustavu besprekidnog napajanja s dva stupnja nadnaponske, podnaponske ili kombinirane zaštite. Prvi stupanj signalizira nizak napon baterije, a drugi stupanj može isključiti sklopnik i odspojiti bateriju od potrošača.
-
Dva stupnja zaštite
Podržava funkcije U>, U>>, U< i U<< za nadnaponsku, podnaponsku ili kombiniranu zaštitu.
-
Precizno parametriranje
Proradne vrijednosti i vremenski član podešavaju se komunikacijom preko UST-10Gc terminala.
-
Komunikacija prema daljinskoj stanici
Signalizacije se prenose u daljinsku stanicu i dalje prema centru vođenja.
- Broj ulaza
- 4
- Nazivni napon
- 60 V DC
- Opseg mjerenja
- 0-100 V DC
- Ulazni otpor
- >220 kΩ po ulazu
- Broj stupnjeva
- 2
- Podesivost proradne vrijednosti
- 20-160% UN, korak 0,1 V
- Podesivost vremenskog člana
- 0-30 s, korak 0,1 s
- Točnost podešenja prorade
- ±0,1 V
- Broj izlaza
- 2, K1 i K2
- Kontakti
- 2 preklopna kontakta po izlazu
- Napajanje
- 18-72 V DC, max. 2 VA
- Temperaturno područje
- -20 do +55 °C
- Dimenzije
- 53 x 95 x 58 mm
Mjerni ulazi
Zaštita
Relejni izlazi
Opći podaci
- RS485 komunikacija s UST-10Gc
- Montaža na tračnicu TS 35
