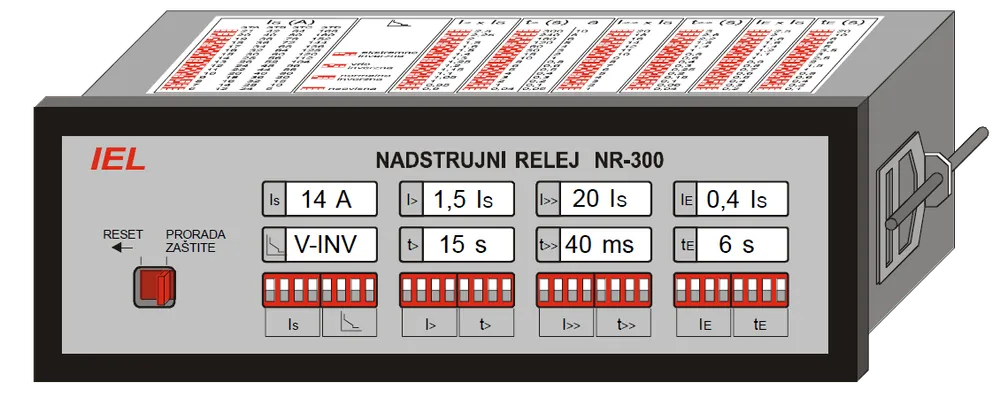

Nadstrujni relej NR-300
Nadstrujni relej namjenski razvijen za zaštitu energetskih transformatora u distribucijskim i industrijskim trafostanicama 10(20)/0,4 kV. Primjenjiv je za transformatore standardnih snaga od 160 do 2000 kVA.
Nadstrujni relej namjenski razvijen za zaštitu energetskih transformatora u distribucijskim i industrijskim trafostanicama 10(20)/0,4 kV. Primjenjiv je za transformatore standardnih snaga od 160 do 2000 kVA.
-
Zaštita transformatora 160 do 2000 kVA
-
L i S karakteristika prorade
-
Rad bez pomoćnog napajanja
-
Mjerenje prave efektivne vrijednosti struje
-
Velika točnost proradnih karakteristika
-
Blokada prorade za vrijeme trajanja drugog harmonika
-
Opcionalna zaštita od dozemnog spoja
-
USB 2.0 CDC i opcionalni RS485 MODBUS RTU
-
Direktna ugradnja u srednjenaponsku sklopnu aparaturu
- Nazivna struja
- 25 mA ili 75 mA
- Ulazna normirana struja
- 1 do 3.5 In
- Mjerni opseg
- 0.8 do 20 Is
- Vlastita potrošnja
- <0.3 VA
- Izdržljivost
- kontinuirano 10 x In, 1 s 100 x In
- Nadstrujna zaštita
- NI, VI, EI, DT, HV fuse karakteristika
- I> postava
- 0.8 do 2.5 Is
- I>> postava
- 1 do 20 Is
- Opcija zemljospojne zaštite
- IE 0.2 do 2.5 Is
- Izlaz impulsa aktuatora
- 24 V, E=0.1 Ws
- Komunikacija
- USB 2.0 CDC, opcionalni RS485 MODBUS RTU
- Napajanje iz mjernog kruga
- preko SVA 100 strujnih transformatora
- Opcija pomoćnog napajanja
- 110/220 V AC ili 24/110/220 V DC
- Temperaturno područje
- -30 C do +60 C
- Montaža
- panel, DIN 43700
- Stupanj zaštite kućišta
- IP40
- Dimenzije
- 144 x 48 x 105 mm
- MODBUS RTU (opcija)
- USB 2.0 CDC
