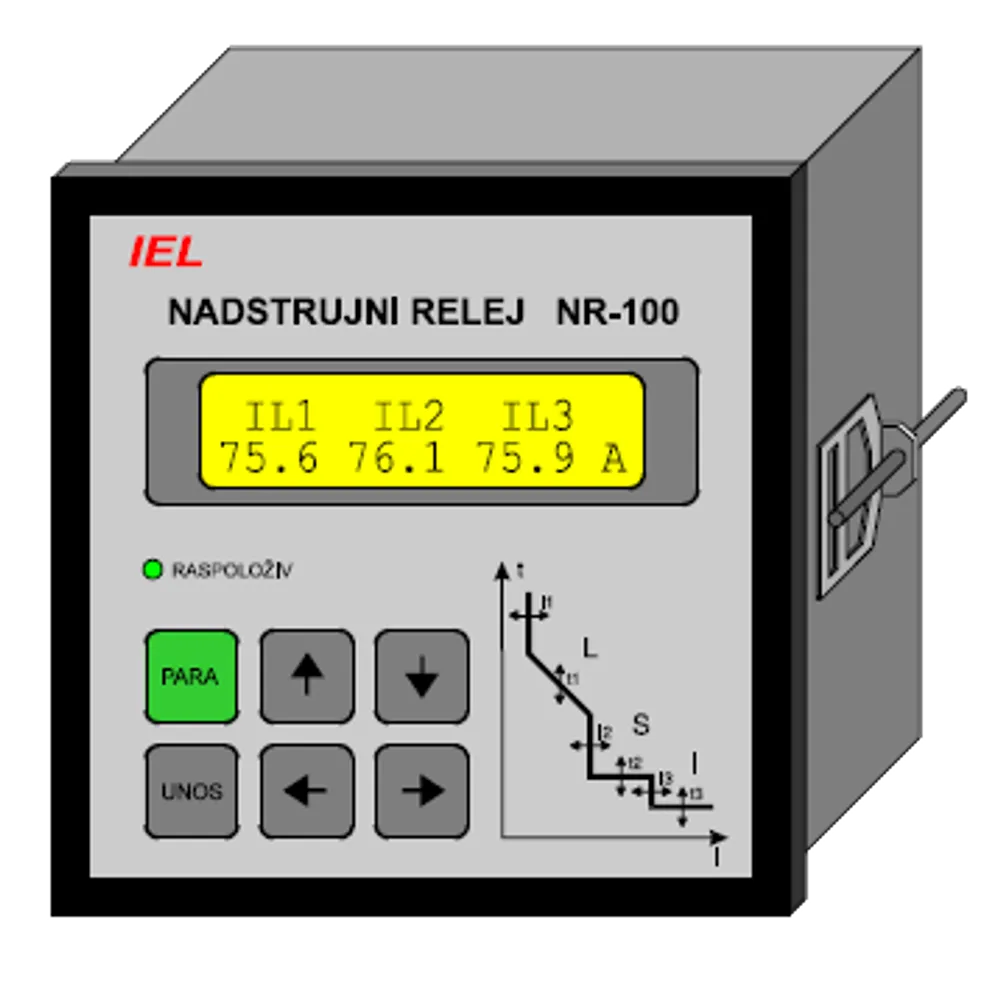

Nadstrujni relej NR-100
Nadstrujni relej razvijen za zaštitu energetskih transformatora u distribucijskim i industrijskim trafostanicama 10(20)/0,4 kV te za zaštitu transformatora malih snaga u srednjenaponskim postrojenjima. Može se napajati iz mjernog kruga preko standardnih strujnih transformatora.
Nadstrujni relej razvijen za zaštitu energetskih transformatora u distribucijskim i industrijskim trafostanicama 10(20)/0,4 kV te za zaštitu transformatora malih snaga u srednjenaponskim postrojenjima. Može se napajati iz mjernog kruga preko standardnih strujnih transformatora.
-
Zaštita energetskih transformatora
-
Inverzna I2t karakteristika
-
L, S i I segmenti zaštite
-
Mjerenje prave efektivne vrijednosti struje
-
Rad bez pomoćnog napajanja
-
LCD pokazivač 2x16 znamenki
-
Samotestiranje i lokalna signalizacija raspoloživosti
-
RS485 MODBUS RTU opcija
- Nazivna struja za ST1 transformator
- 25 mA
- Nazivna struja za STA1 ili ANB transformator
- 36 mA
- Mjerni opseg
- 2 In do 30 In
- Vlastita potrošnja
- <0.3 VA
- Izdržljivost
- kontinuirano 10 x In, 1 s 100 x In
- Zaštitne karakteristike
- inverzna I2t, kratkotrajna vremenska, trenutna kratkospojna zaštita
- Prikaz
- LCD 2x16
- Komunikacija
- opcionalno RS485 MODBUS RTU
- Pomoćno napajanje
- 110 ili 220 V AC, 24/110/220 V DC
- Opcija napajanja iz mjernog kruga
- preko ST1, STA1 ili ANB strujnih transformatora
- Temperaturno područje
- -20 C do +60 C
- Montaža
- panel, DIN 43700
- Dimenzije
- 96 x 96 x 90 mm
- MODBUS RTU (opcija)
