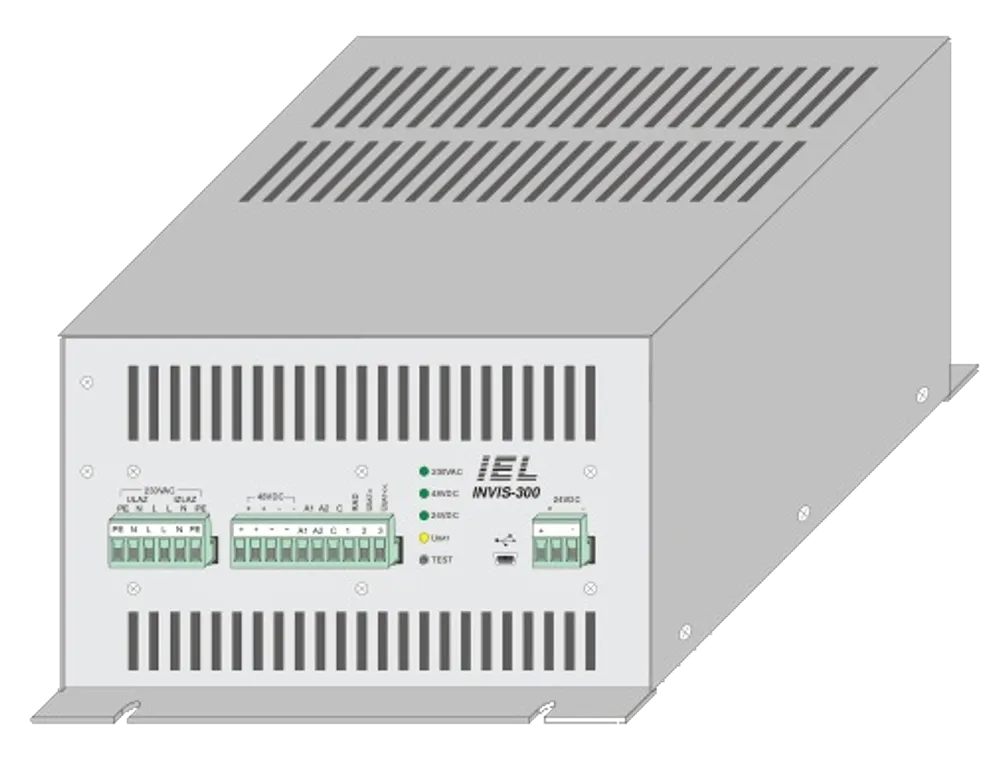

Jednofazni ispravljac-izmjenjivac INVIS-300

Name: INVIS-300
Brand: IEL

Jednofazni ispravljac-izmjenjivac za besprekidno napajanje opreme za daljinski nadzor i upravljanje SN postrojenjima.

Jednofazni ispravljac-izmjenjivac INVIS-300 koristi se u sustavima besprekidnog napajanja opreme za daljinski nadzor i upravljanje srednjenaponskim postrojenjima. Sastoji se od 48 V DC ispravljaca/punjaca baterije, DC/DC pretvornika za 24 V i 48 V DC te DC/AC izmjenjivaca za 230 V AC napajanje. Opcionalni relejni modul RM omogucuje nadzor i zastitu akumulatorskih baterija.

Pošaljite upit Preuzmite katalog

Besprekidno napajanje SN opreme

Namijenjen je ormarima daljinskog nadzora i upravljanja srednjenaponskim postrojenjima.
Tri izlazna napona

Osigurava 48 V DC za baterije, 24 V DC za upravljacku opremu i 230 V AC za ostale potrosace.
Punjenje baterija

48 V DC izlaz podesen je za punjenje akumulatorskih baterija na 54,6 V.
Opcionalni RM nadzor baterije

Relejni modul RM podrzava dva stupnja podnaponske zastite, signalizaciju i isklop baterije.
USB parametriranje

Podnaponske funkcije i naponi prorade podesavaju se pomocu RM-DIALOG programskog paketa.
Prirodno hladenje

Uredaj radi s prirodnim hladenjem i IP20 mehanickom zastitom.

Nazivna snaga: 300 VA, cos phi 0,8 ind.
Stupanj djelovanja: 0,87-0,92, ovisno o ulaznom naponu i izlaznoj snazi
Ulazni naponi: 48 V DC +20% / -15%; 230 V AC 50 Hz +20% / -15%
Izlaz 48 V DC: 48 V DC +20% / -15%; podeseno 54,6 V +/-1% za punjenje baterija
Izlaz 24 V DC: 24 V DC +/-1%
Izlaz 230 V AC: 230 V AC +/-1%, 50 Hz +/-0,1%; THD <3% pri linearnom teretu
Preopteretivost: 100%, 30 s
Zastite: kratki spoj na izlazu, preopterecenje, prenapon, zastita od predubokog praznjenja baterije (opcija)
Signalizacija: zelene LED za 230 V AC ulaz, 48 V DC izlaz i 24 V DC izlaz; RAD/KVAR kontakt 3 A / 250 V
Opcionalna RM signalizacija: nizak napon baterije, isklop baterije, isklop sklopnika
Temperaturno podrucje: -10 do +60 C
Stupanj mehanicke zastite: IP20
Dimenzije: 200 x 120 x 255 mm
Masa: 5 kg
